Productdetails:
Betalen & Verzenden Algemene voorwaarden:
|
| Brandnaam: | GE Fanuc | Model: | IC697ALG440 |
|---|---|---|---|
| Reeks: | Reeks 90-30 | Productsoort: | Huidige expandermodule |
| Huidige expandermodule: | 16 INPUT | Huidige inputwaaier: | 4 tot 20 milliamps |
| Updatetarief: | 2.4 ms | Resolutie: | met 16 bits |
| Markeren: | 2.4ms huidige Expandermodule,Huidige Expandermodule met 16 bits,GE FANUC IC697ALG440 |
||

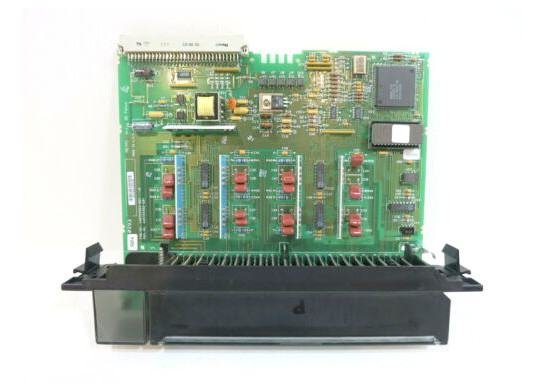

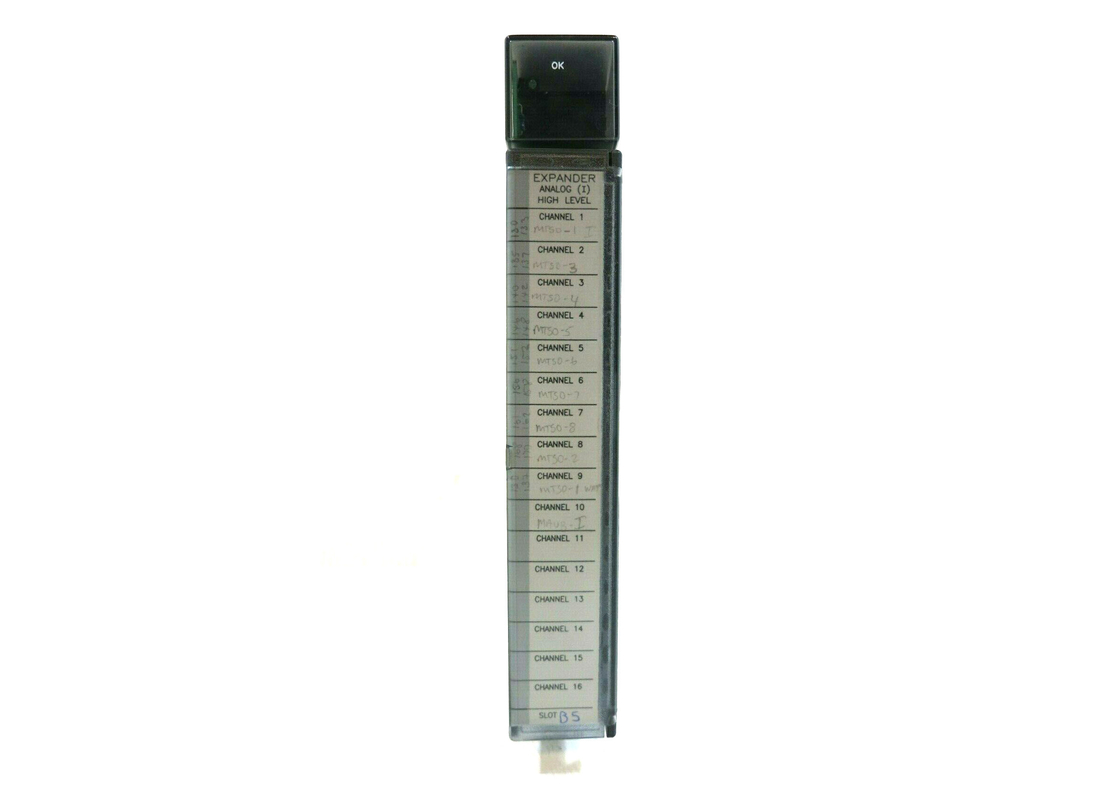

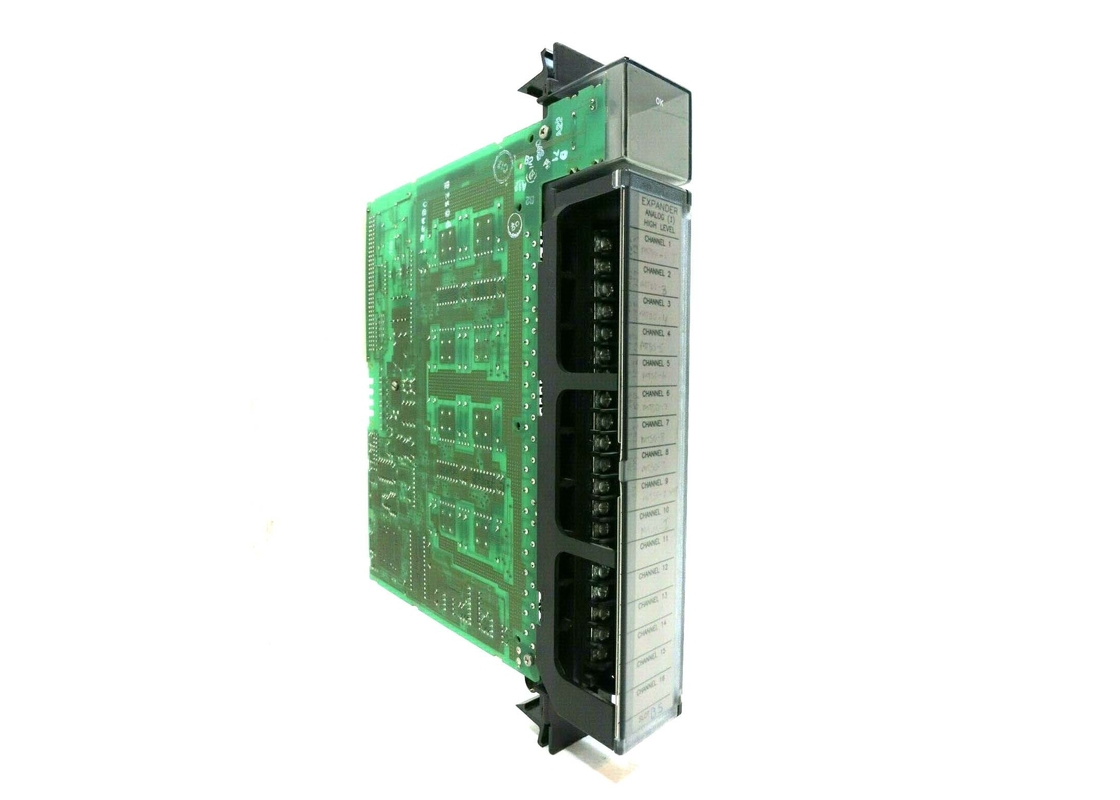

IC697ALG440 is een huidige expander module, die kan worden gekoppeld aan een GE Series 90-30 basis converter module.IC697ALG440 heeft 16 individueel configureerbare differentiaalinvoeringen voor stroom of spanningDe basiskonverter accepteert bipolaire of unipolaire analoge ingangen van maximaal 10 volt op de volledige schaal.IC697ALG440 biedt individuele gebruikersschaalbaarheid voor elk van de module's invoerkanalenHet volledige subsysteem accepteert maximaal 120 ingangen. Jumpers en DIP-switches zijn niet vereist en een snelle update is normaal voor de basisconverter.Configuratie is compatibel met Windows- of MS-DOS-softwarefuncties.
De ingangen worden omgezet in digitale vorm voor CPU-gebruik of voor controllers die toegang hebben tot analoge ingangen via de VME-backplane.Percentage AI-referenties via de analoge ingangen die in de programmeerbare controller worden gebruiktHet gebruik van een woord van AI-geheugen op 16 bits is ingesteld op elk invoerkanaal.Configuratie wordt uitgevoerd met behulp van MS-DOS of Windows-software. Er is een draadloze verbinding beschikbaar om gebruik te maken van een verwijderbaar terminalbord, en de module is mechanisch aangesloten voor een correcte vervanging.zoals eerder vermeld, wordt de noodzaak van springers en/of DIP-schakelaars uitgesloten.
| Invoerspanningsbereik: | -10 tot +10 volt |
| Stroominvoerbereik: | 4 tot 20 mA |
| Kalibratie: | Fabrieksinstelling op 10 volt +/- 2mV |
| Aantal ingangen: | 16 stroominvoer |
| Modultype: | Analog Input Expander Module |
| Vermogen: | + 5 volt |
| Invoerbereik: | Spanning: ¥10 volt tot +10 volt Stroom: 4 tot 20 milliampère |
| Resolutie: | Standaard Scaling (16 bit) 312,5 microvolts per LSB-stap bij spanning 0,5 microampere per LSB-stap bij 4 tot 20 mA Geen ontbrekende codes meer dan 16 bits op spanning Geen ontbrekende codes meer dan 14 bits op stroom NOTA:Gebruikersschaal kan overgeslagen codes in de onderste 2 of 3 bits, afhankelijk van de gebruikte factoren. |
| Genauigheid: Kalibratie |
Fabrieksinstelling op volle schaal = 10 volt ± 2 millivolt op de basiskonvertermodule. Maximale fouten bij 25°C (77°F) zijn: basiskonverterspanning, ± 0,01% van de volle schaal, ± 0,02% van de waarde basiskonverterstroom, ±05% van de volledige schaal, ± 0,1% van de waarde Expanderspanning, ± 0,03% van de volledige waarde, ± 0,02% van de waarde Expanderstroom, ± 0,07% van de volledige schaal, ± 0,1 van de waarde |
| Basisconverter | Continu zelfkalibreert voor nul- en positieve volle schaalwaarden (voordat de gebruiker schaalt).Een trimpot op de Base Converter past de volledige schaalwaarde bij 10V-invoer aanVoor. In het geval van kritieke toepassingen kan dit opnieuw worden ingesteld om de veroudering van het materiaal te compenseren. referentie. |
| Precisiteit: lineariteit | ± 0,02% van de volledige schaal over het gehele bereik van negatief tot positief. |
| Temperatuurcoëfficiënt | ±5 PPM per °C typisch ±15 PPM per °C maximum, spanning ±30 PPM per °C maximum, stroom |
| Invoerimpedantie: | Spanningsinvoer: Meer dan 10 megohm bij DC AC-impedantie, 20K ohm in serie met een condensator van 0,47 mfd. |
| Gewone afwijzing: | Spanningsbereik - Pieksignaalinput moet tussen +13 en ¢13 volt liggen ten opzichte van de ANLGCOM-terminal. |
| Gevoeligheid: | Reactie op gemeenschappelijke modussignalen binnen de bovenstaande grenzen bedraagt typisch 70 dB CMRR, wat overeenkomt met een volledige schaal van 0,02% voor een 0V-invoer bij 10 volt gemeenschappelijke modus.Continu invoersignaal buiten het gemeenschappelijke modusbereik kan leiden tot abnormale omzetting zonder alarm te veroorzaken. |
| - Overhoor. | Bij hogesnelheidsinput op de Base Converter-module kan interactie tussen aangrenzende kanalen optreden.04% van het verschil tussen de betrokken invoer en de aangrenzende kanaalinvoerniveausHet effect kan worden geminimaliseerd door ingangen met vergelijkbare niveaus op aangrenzende kanalen te ordenen. |
| Omrekeningspercentage: |
De Base Converter-invoer wordt voor alle 8 kanalen ongeveer om de 2,4 tot 2,8 ms (maximaal) opeenvolgend bijgewerkt.Tijd tussen de updates van de Expander = 44.8 x N ms (N = aantal aanwezige expandermodules). |
| Reactietijd: |
Elke ingang heeft een laagdoorlaatfilter met een afmeting van 100 radianen per seconde (0,01 seconde).Een monster en houden behoudt volledige resolutieDe instellingstijden voor een nul- tot volle schaalstappeninvoer zijn als volgt: 50,0% 30 milliseconden 1.0% 42 milliseconden 0.5% 51 milliseconden 00,1% 67 milliseconden |
| Invoerbescherming: | Invoer is geïsoleerd van het VME-achtervlak - maar niet tussen de invoerkanalen. |
| Impulse: | Invoeringen die normaal gesproken niet worden beïnvloed door een ringgolf van maximaal 1000 volt in de normale modus, en die geen schade veroorzaken door een piek van maximaal 2500 volt in de normale of dwarsmodus.maar kan af en toe slechte gegevens veroorzaken als ze samenvallen met de omzetting van het getroffen kanaal. |
| Continu overspanning: |
De ingangen kunnen gedurende ten minste 1 minuut bestand zijn tegen een fout in de normale of normale stand van 120 VAC of 125 VDC. Schade beperkt tot alleen de getroffen input. |
| Vermogensbehoeften: | |
| Achtergrond van het rek |
+5 volt bij maximaal 0,8A (4 watt) voor basisomvormer +5 volt bij 0,4A (2 watt) voor elke Expander-module |
| Veldzijde | Voor de module is geen vermogen vereist; de stroom voor 4 tot 20 mA-invoer moet echter door de gebruiker worden geleverd. |
