Van de Modulereeks 90-30 van de hoge Capaciteitsvoeding het Platform GE FANUC IC693PWR330

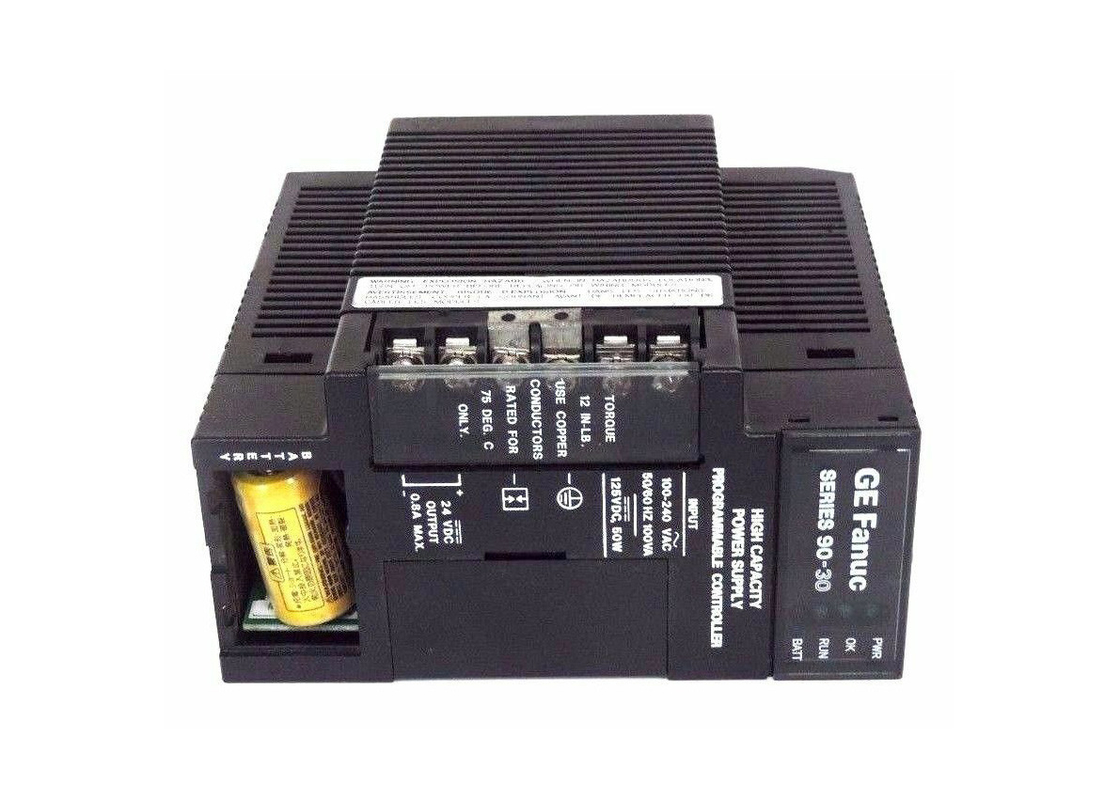

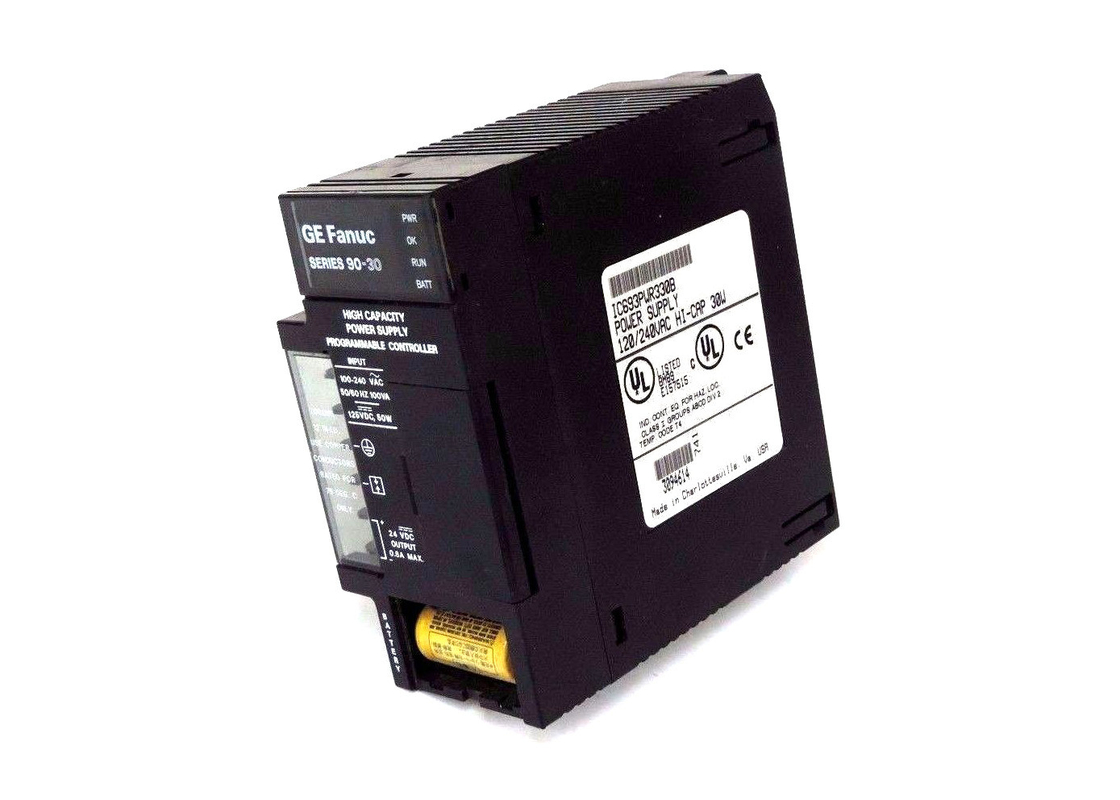

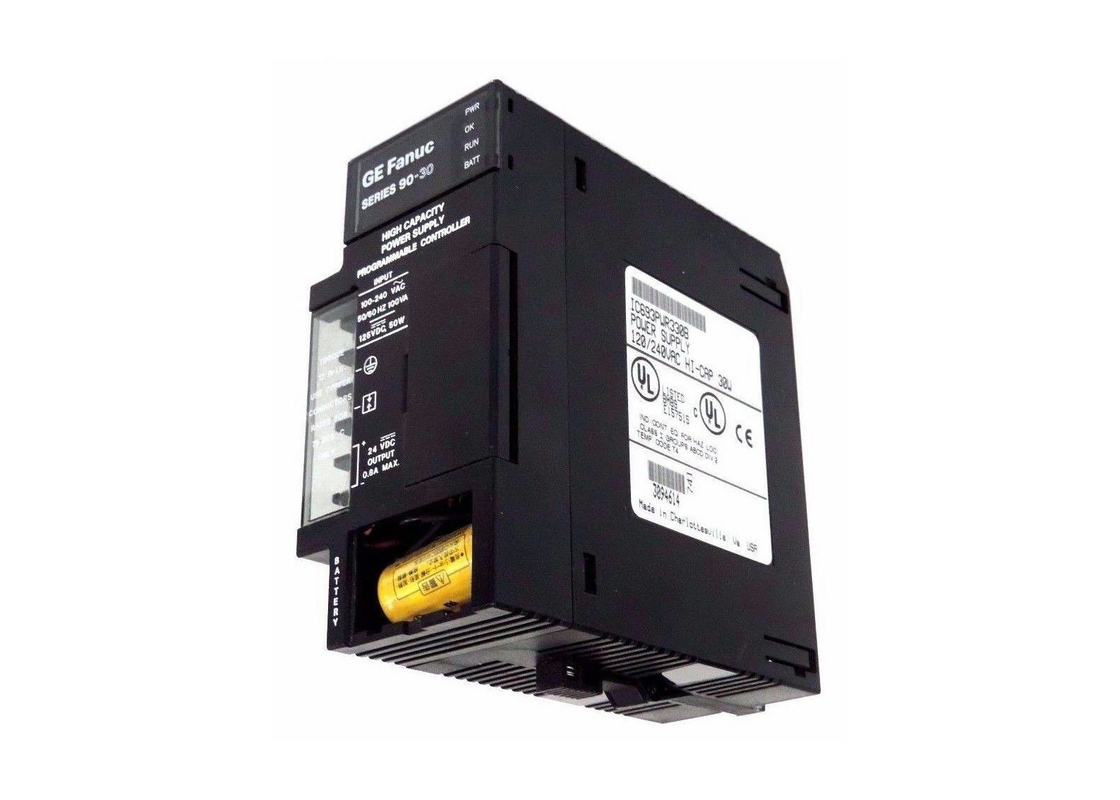

GE FANUC IC693PWR330, High Capacity Power Supply Module

De serie 90-30 platform

Productbeschrijving

IC693PWR330iseen hoogcapaciteitsstroomvoorzieningmet30 wattproductie en120/240 VAC/125 VDC-invoerEr zijn toepassingen die een hoge+5VDeze hoge vermogen stroomvoorziening maakt het dus mogelijk om elk van de 30 watt uit de +5V stroomvoorziening te gebruiken.IC693PWR330 kan werken vanaf een invoerspanningsbron in het bereik van 85 tot 264 VAC of 100 tot 300 VDCDeze voeding biedt een +5 VDC-uitgang., +24 VDCRelais-energie-uitgangen die stroom verdelen naar circuits op Output Relay-modules van de serie 90-30.Een geïsoleerde +24 VDC die intern door sommige modules wordt gebruikt, kan worden gebruikt om externe stroom te leveren voor 24 VDC-invoermodules. IC693PWR330 heeftveld Bedrading Verbindingenvoor deAC/DC-invoervoorradenDeze twee voedingsbronnen bestaan uit 6 terminals die worden gebruikt voor gebruikersverbinding. Deze koppelingen omvatten; AC-krachtbron, 20 VAC-krachtbron en gronddraden van de 240 VAC-krachtbron.Ze zijn aangesloten op het systeem via de top 3 terminals aan de voorzijde van de voedingsbronHun gevoeligheid voor een AC/DC-toevoer is normaal gesproken laag.

IC693PWR330 bevatInvoeroverspanningsbeschermingsinrichtingenDeze pin is aan pin 3 gekoppeld met de aangeboden riemrijder die bij het bedrijf goed is ingesteld.De geremde jumper kan worden verwijderd om het karakter niet functioneel te maken in het geval overspanningsbescherming niet nodig is van beidePins 3 en 4.Het vereist ookoverstromingsbeschermingDe Commissie heeft de volgende voorstellen ingediend:5V logische uitgangdie elektronisch beperkt is tot:3.5 ampère (7 ampère voor hoogcapaciteitsvoorraden)Wanneer er een overbelasting is, wordt deze aan de binnenkant waargenomen, wat kan leiden tot het uitschakelen van de stroom.Het beschermt ook de stroomvoorziening tegen interne storingen.

De GE Fanuc IC693PWR330 High-Capacity Power Supply is een modulaire voedingsmodule voor het PLC-besturingssysteem van de serie 90-30.De GE Fanuc Series 90-30 voedingsbronnen zijn modulair ontworpen om rechtstreeks in te pluggen in de linker slot van alle Series 90-30 basisplaten, waardoor de installatietijd en de kosten worden verminderd. The IC693PWR330 Power Supply belongs to the high capacity AC/DC input series and it is capable of operating from an input voltage source in the range of 85 Volts AC to 264 Volts AC or 100 Volts DC to 300 Volts DC. De IC693PWR330-voeding is ontworpen voor toepassingen die meer dan 5 volt gelijkstroom vereisen en meer dan de standaard IC693PWR321-voedingsmodule kan leveren,en het maakt het mogelijk om alle 30 Watt uitgangscapaciteit worden gebruikt van de +5 Volt DC nominale stroomvoorziening.

De GE Fanuc IC693PWR330 Power Supply heeft een standaard 5 Volt DC-uitgangscapaciteit met 30 W van het totale uitgangsvermogen.met een vermogen van meer dan 50 W,, en een geïsoleerde 24 volt gelijkstroomuitgang met een totaal vermogen van 20 watt, die intern door sommige I/O-modules wordt gebruikt en ook kan worden gebruikt om externe stroom te leveren voor 24 volt gelijkstroominvoermodules.De IC693PWR330 Power Supply heeft een nominale invoerspanning van 120/240 Volt AC of 125 Volt DC, en een aanvaardbaar werkspanningsbereik van 85 tot 264 volt AC of 100 tot 300 volt DC.De IC693PWR330 stroomtoevoer heeft een minimale wachttijd van 20 milliseconden en een maximale overstromingsbeschermingsgrens van 7 Ampère bij 5 Volt gelijkstroomuitgang.

Technische specificaties

Technische informatie

Specificaties
