GE FANUC IC693MDL750 12/24 Negatieve Module 90-30 van de Logicagelijkstroom Output

GE FANUC IC693MDL750, 12/24 Negatieve logica DC-uitgangsmodule

90-30

Productbeschrijving

De GE Fanuc 90-30 IC693MDL750 is een 12/24 negatieve logica DC-uitgangsmodule.Dit model heeft een negatieve logische eigenschap, zodat de stroom daalt van belastingen naar de negatieve bus power terminal of de gewone gebruikerHet uitgangsapparaat wordt tussen de uitgangsmodule en de stroombus geplaatst. De nominale spanning die vereist is voor de IC693MDL750-module is 12/24 volt DC en de uitgangsstroom is maximaal 0.3 ampère per punt en maximaal 2 ampère per gemeen met een werktemperatuur van 140°F.

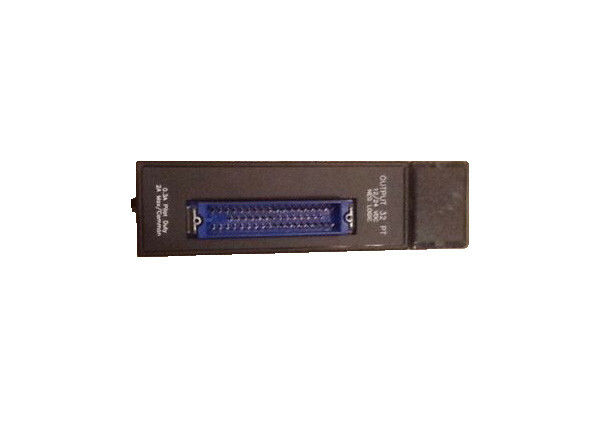

De IC693MDL750 is voorzien van een 50-pin connector op de voorkant om verbindingen te maken van de uitgangscircuits naar de uitgangsapparaten van de gebruiker.het is uitgerust met 32 uitgangspunten, verdeeld in vier gelijke groepen met acht uitgangspunten, heeft elke groep gemeenschappelijke uitgangsterminals.

De veldtoestellen worden bediend door de gebruiker via de externe voedingsbron die direct of met behulp van Weidmuller-terminalblok aan de IC693MD750 kan worden aangesloten.De directe bedradingsmethode bestaat uit de vrouwelijke connector aan het eind van de module en gestripte draden aan het andere eindHet terminalblok maakt gebruik van GE Fanuc­kabels met twee aansluitingen aan elk uiteinde, die de op het terminalblok geplaatste DIL­rail verbinden met de module­aansluiting op de IC693MD750.

De C693MD750 is compatibel met laadtoestellen zoals magnetronen, indicatoren en motorstarters.als de gebruiker de status van elk circuit wil weten, kan hij een module met LED-indicatoren instellen in een van de in- of uitgangslots in 90-30 Programmable logic control system.

Over IC693MDL750

De IC693MDL750moduleis een 32-punts I/O-module. Het maakt deel uit van een reeks digitale I/O-modules van GE Fanuc die zijn ontworpen voor gebruik met de serie 90-30 programmeerbare logische controllers.modulekan worden geïnstalleerd in een slot op een PLC van de serie 90-30 met een 5-slot of een 10-slot basisplaat.Verbindingen van uitgangscircuits kunnen worden gemaakt met uitgangsapparaten via een 50-pin connector die aan de voorzijde van de IC693MDL750 is gemonteerdmoduleDe uitgangskenmerken van de IC693MDL750moduleDe IC693MDL750 is niet geschikt voor gebruikers met een groot aantal apparaten, zoals motorstarters en indicatoren.moduleHet is een negatieve logica-uitgangsmodule met 32 uitgangspunten in 4 groepen van 8 en 2 gemeenschappelijke pinnen voor elke groep.

De IC693MDL750-module zinkt stroom van gebruikersbelastingen naar de negatieve stroombus of naar de gebruikersgemeenschap en de IC693MDL750moduleDe maximale stroom die door de IC693MDL750 wordt getrokkenmoduleis 21 milliampere (met alle uitgangen aan) van de 5 volt gelijkstroombus op de PLC-backplane.De maximale uitgangsstroom per gemeenschappelijke is 2 Amps bij 140 graden FahrenheitGE Faunc beveelt aan ongebruikte IC693MDL750-modules op te slaan bij een omgevingstemperatuur van -40 tot 185 graden Fahrenheit.Een behuizing met IP 54 moet worden gebruikt om de basisplaat met de IC693MDL750 te bewaren.module.
