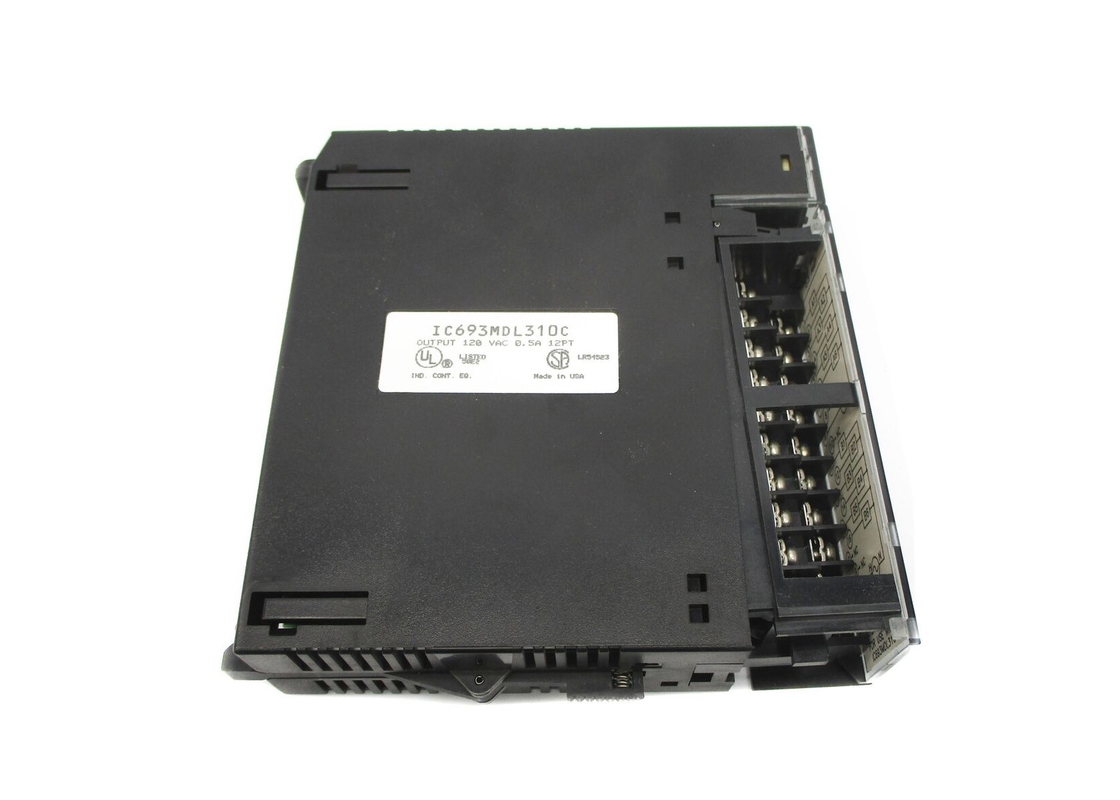

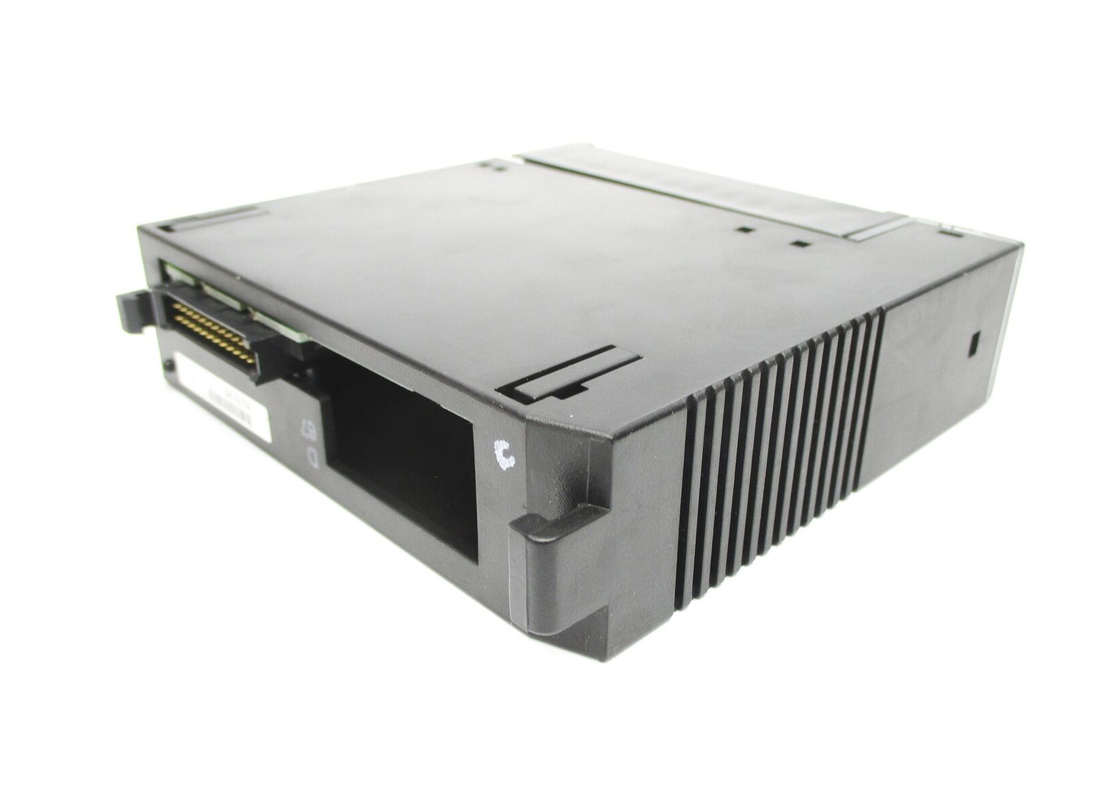

GE FANUC IC693MDL310, AC Outputmodule, Reeks 90-30, 120 Volts AC

GE FANUC IC693MDL310, AC-uitgangsmodule, serie 90-30, 120 volt AC

Productbeschrijving

IC693MDL310 is een 120-volt, 0,5 Amp AC-uitgangsmodule die 12 uitgangspunten biedt in twee afzonderlijke klassen.Elke klasse heeft een geïsoleerde gemeenschappelijke die niet is samengebonden binnen de moduleDit is belangrijk omdat elke klasse in verschillende fasen van de wisselstroomvoorziening kan worden gebruikt.Een RC snubber wordt aangeboden aan elke uitgang te beschermen tegen voorbijgaande elektrisch lawaai afkomstig van de elektriciteitsleiding. IC693MDL310 levert een hoge mate van inrush stroom die het vermogen van de uitgangen om veel inductieve en gloeiende belastingen te beheersen verbetert.De wisselstroom voor het uitvoeren van met de uitgang verbonden bewerkingen moet van de gebruiker worden geleverd..

Aan de bovenkant van de module bevinden zich LED-indicatoren die de aan/uitstand van elk punt aangeven.De module maakt gebruik van de eerste 6 LED's vermeld als B1 tot en met 6 in de onderste rij voor de uitgangsstatusDe IC693MDL310 wordt eveneens beschouwd als een 16-puntsuitgang voor de uitgangen 1 tot en met 6 en 9 tot en met 14.De module heeft een uitgangsspanningsbereik van 85 tot 132 spanningen ACDe uitgangsstroom is 0,5 Amps per punt. De inrush minste belastingstroom is 5 Amps hoogst voor een enkele cyclus. De module heeft ook een uitgangslekkuren van maximaal 3 mA bij 120 volt AC.Het vermogen dat door de module wordt verbruikt is 210 mA van 5 volt bus op het achtervlakBovendien is er een isolatie van 500 volt tussen elke klasse.

Over IC693MDL310

De GE Fanuc IC693MDL310-module is een uitvoermodule met 12 uitvoerpunten gegroepeerd in 2 groepen van elk 6 punten.Deze module is vervaardigd als onderdeel van de GE Fanuc serie 90-30 PLC productlijn met een werkspanning van 120 Volt AC en een stroom van 0.5 ampère. Elk van de twee groepen heeft een geïsoleerde verbinding die in de module is bevestigd.De IC693MDL310 module wordt geleverd met een zekering met een nominale kracht van 3 ampère die elke groep beschermtElke uitgang wordt geleverd met een RC snubber om bescherming te bieden tegen tijdelijk elektrisch lawaai van de elektriciteitsleiding.Het biedt een hoog niveau inrush stroom die het vermogen van de output om verschillende gloeilamp en inductieve lasten te controleren verhoogt.

De gebruikers van de uitgangsmodule IC693MDL310 moeten de wisselstroom leveren om met de uitgangen verbonden bewerkingen uit te voeren.Andere kenmerken van de IC693MDL310-module zijn LED-indicatoren die aan de bovenkant van de module zijn aangebracht en de status "AAN" en "UIT" van elk uitgangspunt weergeven.Het maakt gebruik van de eerste 6 LED's met het label B1 tot en met B6 op de onderste rij voor de uitgangsstatus.Deze module heeft een uitgangsspanning van 85 tot 132 volt wisselstroomHet heeft ook een inrush load current van 5 Amps voor één cyclus.Het wordt ook geleverd met een module en heeft een uitgangsstroomlek van 3 milliampere bij maximaal 120 Volt AC.

Technische specificaties

Technische informatie
