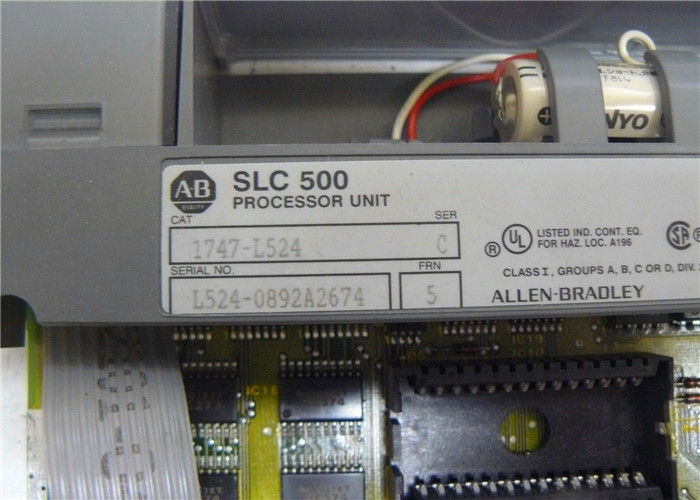

Van de de reeksc bewerker van Allen Bradley 1747-L524 nieuwe de MODULEeenheid SLC 500

Ongeveer 1747-L524:

AB 1747-L524 is een bewerker van SLC 500. Ook bedoeld als controlemechanisme van SLC 5/02, heeft deze bewerker een maximumgeheugen van 4000 modules voor instructies en een maximum van 4096 modules elk voor afzonderlijke input en output. U kunt meer dan 60 soorten modules, zoals analoge, digitale, en scannermodules, voor deze bewerker gebruiken. Nochtans, is deze bewerker niet compatibel met de modules 1746-BLM en 1746-MPM. Het installeren van scannermodules aan deze bewerker zal u toestaan om DeviceNet, ControlNet, en Universele Verre I/O toe te voegen aan het systeem, evenals 19 extra instructies toe te voegen. Deze bewerker heeft ook een maximum van 480 lokale Analoge I/O en maximum lokale chassis/een groef van 3/30. Merk op dat geen extra gegevensopslag met deze bewerker kan worden geïnstalleerd. Nochtans, kunt u facultatieve EEPROM-modules gebruiken. Deze geheugenmodules staan u toe om de inhoud van de bewerker RAM te bewaren en die de gegevens te laden in het EEPROM-geheugen aan de bewerker RAM worden opgeslagen. De dh-485 communicatie haven beschikbaar met deze bewerker wordt geplaatst om instructies te ontvangen en in werking te stellen maar het vereist 1747-PIC als u de haven voor programmering zult verbinden.

De statusindicatoren zijn beschikbaar voor deze bewerker. De 1747-L524-bewerker kan 71 programmeringsinstructies hebben en het kan worden gevormd gebruikend RSLogix 500, plc-500 A.I. Series, de programmeringssoftware van HHT, en APS. Het heeft ook een gebruiker-vervangbare batterij die om een gemiddelde van 2 jaar wordt geschat te duren. Deze bewerker, die 145 x 35 x 142 millimeter meten, kan worden opgezet gebruikend een chassis en het heeft een open-stijlbijlage. Het heeft een maximumstroom van 0,9 A bij 5 Volts van gelijkstroom en minimumwatts en totale Watts elk van beide 1,75. De tijd van het programmaaftasten van de bewerker is 4,8 milliseconds/K en de I/O aftastentijd is 1,6 milliseconden. De beetjeuitvoering is 2,4 µs. Deze bewerker heeft ook een backplane huidige lading van 350 mA bij 5 Volts van gelijkstroom en 105 mA bij 24 Volts van gelijkstroom. Afhankelijk van de voedinglading, steunt zijn programmaaftasten tijd nadat het verlies van macht van 20 milliseconden aan 3 seconden is. De werkende temperatuur van deze bewerker strekt zich van 0 uit tot 60 graden van Celsius en de opslagtemperatuur is van -40 tot 85 graden van Celsius. Zijn trilling is een 0,015 duimverplaatsing peak-to-peak bij 5 tot 57 Hertz en 2,5 G versnellings bij 57 tot 2000 Hertz. Het heeft ook een werkende schok van 30 G en komt met een non-condensing relatieve vochtigheid van 5 over 95%.

Technische beschrijvingen:
