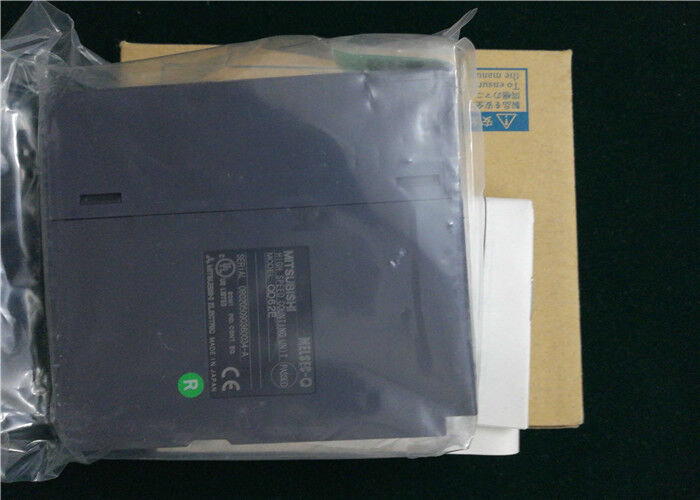

QD62E Mitsubishi Universeel Model Redundant Voeding Module 100 tot 240 V AC

QD62E Mitsubishi Universeel model Redundant Voeding Module

QD62E Beschrijving

QD62E  Kenmerken

• •
  Dual-Channel High-Speed Tellen:De module beschikt over twee onafhankelijke tellerkanalen, waardoor hij inputs van twee verschillende signaalbronnen tegelijkertijd kan verwerken (bijv. twee encoders).
• •
  Hoge Telsnelheid:In staat om tot 200 kHz (200.000 pulsen per seconde) te tellen voor differentiële fase-ingangen en 500 kHz voor ring/pulsrichting-ingangen, waardoor hij geschikt is voor high-speed machines.
• •
  Meerdere Telmodi:Ondersteunt verschillende telmodi om aan verschillende toepassingen te voldoen:
  • •
    Lineaire Teller:Kan tot een 32-bits signed waarde (+/- 2.147.483.647) tellen.
  • •
    Ringteller:Telt binnen een door de gebruiker gedefinieerd bereik (van 0 tot een ingestelde bovengrens), ideaal voor toepassingen zoals draaitafels.
• •
  Flexibele Ingangsmodi:Accepteert verschillende soorten ingangssignalen, waaronder:
  • •
    Differentiële Fase (A/B Fase) Ingang (200 kHz):Voor het bepalen van richting en positie met quadrature encoders.
  • •
    Puls/Richting Ingang (500 kHz):Voor eenvoudig vooruit/achteruit tellen.
  • •
    Omhoog/Omlaag Puls Ingang (500 kHz):Een alternatieve methode voor bidirectioneel tellen.
• •
  Hardware Vergelijkingsuitgang:Elk kanaal heeft een hardwarematige coincidentie-uitgang (Y0, Y1) die met minimale vertraging activeert wanneer de telwaarde overeenkomt met een vooraf ingestelde waarde, waardoor extreem precieze en high-speed besturingsacties mogelijk zijn, zoals het uitvoeren van een markering of het stoppen van een as.
• •
  Eenvoudige Integratie met GX Works2:Configuratie, zoals het instellen van telmodi en vooraf ingestelde waarden, wordt intuïtief uitgevoerd binnen de standaard MELSEC programmeersoftware, waardoor de installatie en het onderhoud worden vereenvoudigd.

QD62E  Materiaal & Toepassingen

• •
  Materialen:De module is geconstrueerd met een robuust stalen frame en gebruikt een vlamvertragende kunststof (ABS/PC) voor de behuizing. De elektronische componenten zijn gemonteerd op een hoogwaardige PCB en de klemmenblok is typisch gemaakt van hittebestendige, duurzame kunststof met metalen contacten.
• •
  Primaire Toepassingen:
  • •
    Precisie Positioneringsregeling:Het regelen van de positie van servo- of stappenmotor-aangedreven assen.
  • •
    Lengtemeting:Het meten van de lengte van materialen in draad-, kabel- of textielproductie.
  • •
    Snelheidsmonitoring:Het bewaken van de rotatiesnelheid van assen, rollen of turbines.
  • •
    Geautomatiseerde Assemblagelijnen:Voor het tellen van de aanwezigheid van onderdelen, positionering van transportbanden en coördinatie van robotarmen.

QD62E  Belangrijke Parameters
