ABB S800 I/O-module CI854AK01 INTERFACE-Module PROFIBUS J 3BSE030220R1
(CI854A+TP854)
Communicatie
| Model nr. |
Protocol |
Meester of slaaf |
| CI801 |
PROFIBUS DP-V1 |
Slaaf |
| CI840A |
PROFIBUS DP-V1 |
Slaaf |
| CI853 |
COMLI en MODBUS RTU |
Meester / Slaaf |
| CI854B |
PROFIBUS DP-V1 |
Meester. |
| CI855 |
ABB's MasterBus 300 |
Meester. |
| CI856 |
ABB's S100 I/O |
Meester. |
| CI857 |
ABB's INSUM |
Meester. |
| CI858 |
ABB's DriveBus |
Meester. |
| CI860 |
FOUNDATION Fieldbus HSE |
Meester / Slaaf |
| CI865 |
ABB's Satt I/O |
Meester. |
| CI867 |
MODBUS TCP |
Meester / Slaaf |
| CI868 |
IEC 61850 |
Meester / Slaaf |
| CI869 |
Advant Fieldbus 100 van ABB |
Slaaf |
| CI871 |
PROFINET IO |
Meester. |
| CI873 |
EtherNet IP / DeviceNet |
Meester. |
| TB820V2 |
Modulebus van ABB |
Slaaf |
| TB825 (Multi-Mode) |
Modulebus van ABB |
Slaaf |
| TB826 (Eenvoudige modus) |
Modulebus van ABB |
Slaaf |
| TB840A |
Modulebus van ABB |
Slaaf |
| TB842 |
Modulebus van ABB |
Niet van toepassing |
| TU807 |
Modulebus van ABB |
Niet van toepassing |
| TU840 |
Modulebus van ABB |
Niet van toepassing |
| TU841 |
Modulebus van ABB |
Niet van toepassing |
| TU846 |
Modulebus van ABB |
Niet van toepassing |
| TU847 |
Modulebus van ABB |
Niet van toepassing |
| TU848 |
Modulebus van ABB |
Niet van toepassing |
| TU849 |
Modulebus van ABB |
Niet van toepassing |
Beschrijving van CI854AK01
PROFIBUS DP is een high-speed multi-purpose bus protocol (tot 12Mbit/s) voor het verbinden van veldapparaten, zoals remote I/O, aandrijvingen, laagspannings elektrische apparatuur en controllers.PROFIBUS DP kan via de communicatieinterface CI854B worden aangesloten op de AC 800MDe CI854B bevat twee PROFIBUS-poorten om lijnredundantie te realiseren en ondersteunt ook PROFIBUS masterredundantie.
Master redundancy wordt ondersteund in de PROFIBUS-DP-communicatie door gebruik te maken van twee CI854B-communicatie-interface-modules.De masterredundantie kan worden gecombineerd met CPU-redundantie en CEXbus-redundantie (BC810)De modules zijn gemonteerd op een DIN-rail en werken rechtstreeks met het S800-I/O-systeem en andere I/O-systemen, waaronder alle PROFIBUS DP/DP-V1- en FOUNDATION Fieldbus-proficient-systemen.
De PROFIBUS DP moet worden afgesloten bij de twee buitenste knooppunten.Om een correcte beëindiging van het werk te garanderen de connector moet worden aangesloten en stroom wordt geleverd.

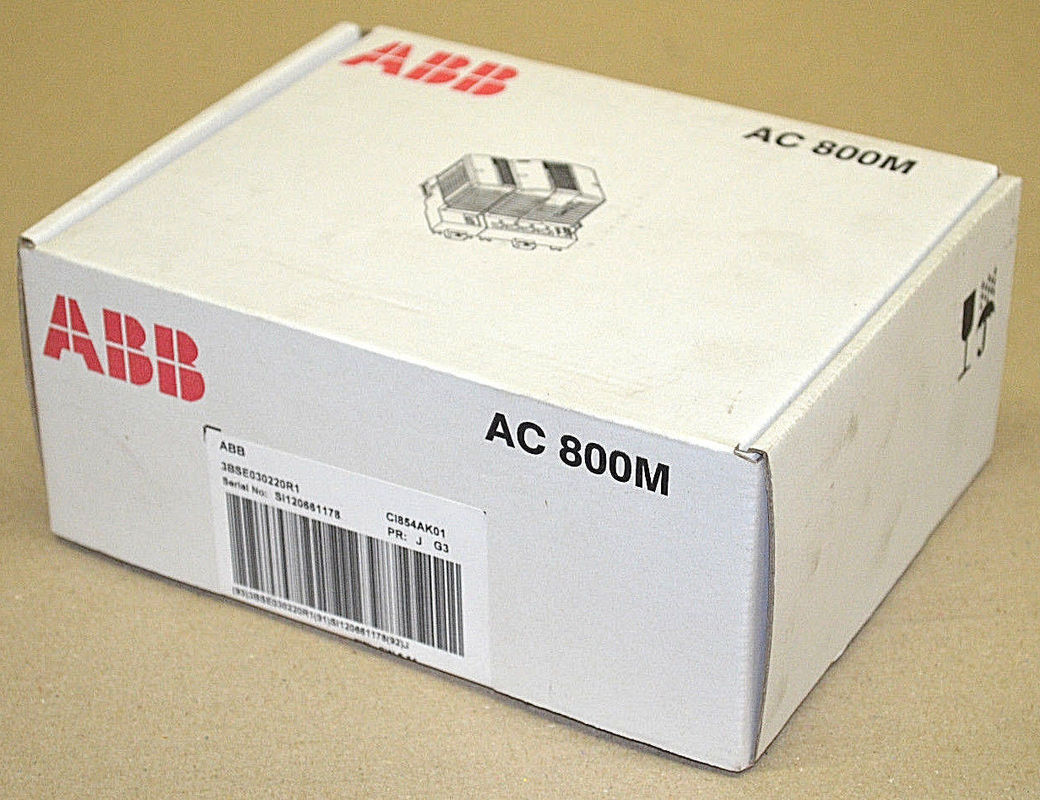

Pakket met een CI854BK01-communicatieinterface en een TP854-basisplaat.
(Slechts compatibel met systeem 800xA 6.0.3.2, Compact Control Builder 6.0.0-2 en hoger.Zie Product Update voor meer informatie.)
Algemene informatie
| Protocol |
PROFIBUS DP-V1 |
| Artikelnummer |
3BSE069449R1 (CI854BK01) |
| Meester of slaaf |
Meester. |
| Aantal kanalen |
2 |
| Transmissie snelheid |
9.6 - 12 000 kbit/s |
| Lijnredundantie |
- Ja, dat klopt. |
| Module-redundantie |
- Ja, dat klopt. |
| Hot Swap |
- Ja, dat klopt. |
| Gebruikt samen met HI Controller |
- Ja, dat klopt. |
Gedetailleerde gegevens
| Maximale eenheden op de CEX-bus |
12 |
| Verbinding |
DB vrouwelijk (9-pin) |
| 24 V verbruik type. |
190 mA |
Milieu en certificering
| Temperatuur, werking |
55 °C |
| Beschermingsklasse |
IP20 volgens EN60529, IEC 529 |
| CE-markering |
- Ja, dat klopt. |
| Certificaten van schepen |
ABS, BV, DNV-GL, LR, RS, CCS |
| RoHS-naleving |
EN 50581:2012 |
| Naleving van WEEE |
Richtlijn 2012/19/EU |
Kenmerken en voordelen
- Gebruikt voor het aansluiten van externe I/O- en veldbusinstrumenten via PROFIBUS DP
- Mogelijkheid om PROFIBUS PA via het PROFIBUS-verbindingsapparaat LD 800P aan te sluiten op de CI854B
- De CI854B kan overbodig worden
Afmetingen
| Hoogte |
185 mm |
| Breedte |
59 mm (2,3 inch) |
| Diepte |
127.5 mm (5,0 inch) |
| Gewicht (met basis) |
700 g (1,5 lb) |
