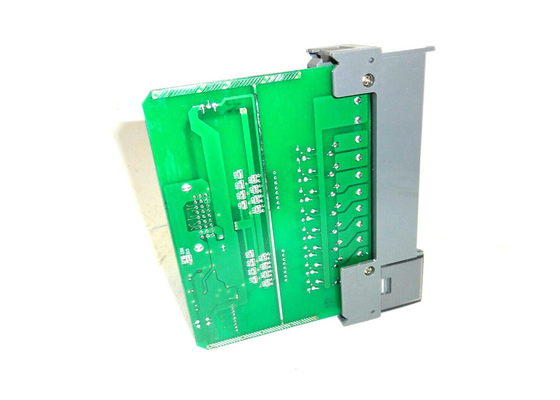

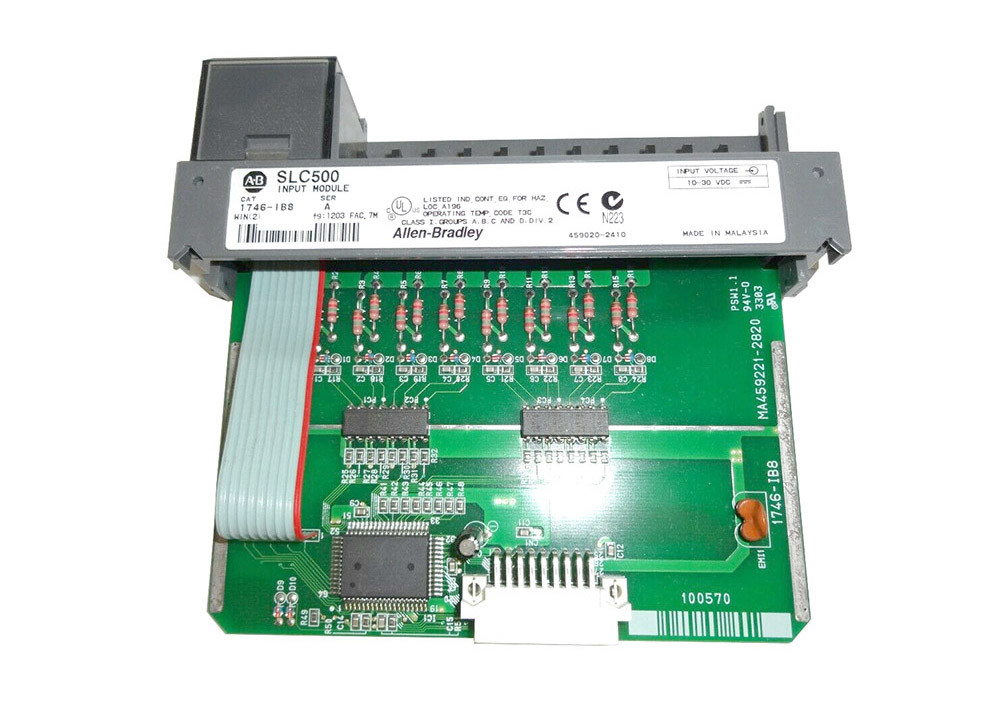

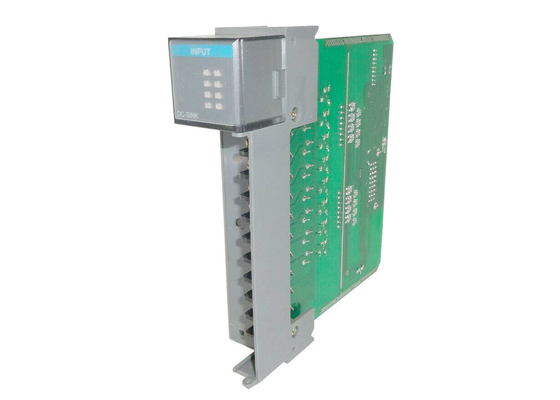

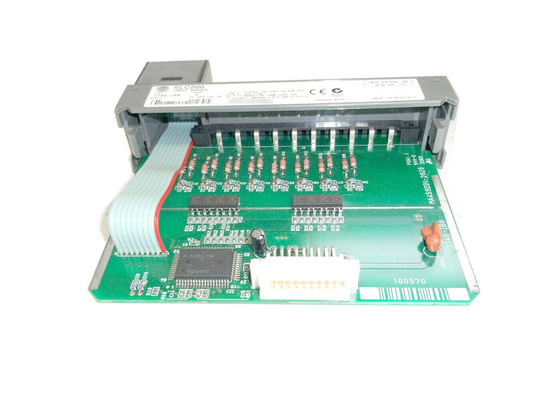

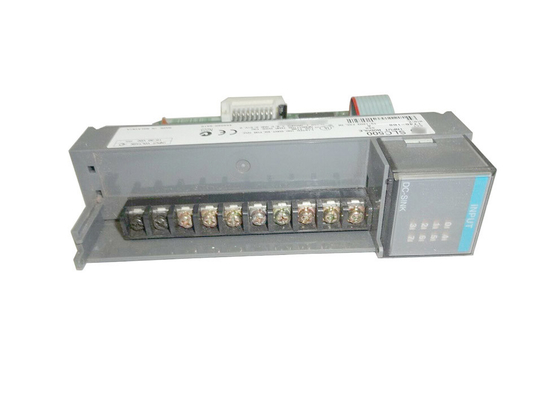

AB 1746-IB8, SLC 500 Digitale gelijkstroom-Inputmodule, Voltagewaaier van 10-30 Volts gelijkstroom

1746-IB8 SLC 500 Digitale gelijkstroom-Inputmodule door AB is een gelijkstroom-inputmodule in SLC 500 I/O modulereeks met acht huidige het dalen van 24V gelijkstroom input. 1746-IB8 heeft een operationele voltagewaaier tussen 10 en 30V gelijkstroom met zijn nominaal voltage bij 24V gelijkstroom en het heeft een backplane stroom van 50mA bij 5V gelijkstroom en van 0.0mA bij 24V gelijkstroom.

De maximumtijd van de signaalvertraging op elk inputpunt van de module is over 8ms voor OP wijze en 8ms voor VAN wijze, en het maximum VAN het voltage van de staat in de kring is 5.0V gelijkstroom. 1746-IB8 heeft een maximumstroom van de van-Staat van 1mA, en wanneer operationeel, bedraagt zijn nominale ingangsstroom 8mA 24V gelijkstroom.

De 1746-IB8-module heeft een maximum van 0.27W-machtsdissipatie op elk outputpunt en de totale hittedissipatie van de module is 1.3W met 4,4 BTU per uur van thermische dissipatie.

Het heeft Diëlektrisch van 1500V AC en een isolatie tussen de communicatie die kringen bij 500V en tussen backplane-en-input weerstaan bij 1500V AC worden getest. De 1746-IB8-module heeft een werkende temperatuurwaaier tussen 0 en 60 °C (32 en 140 °F) bij non-condensing vochtigheid 5-95%. Het heeft een operationele trilling van 2.5G bij 57-500Hz en een schokclassificatie van 30G. 1746-IB8 is UL en Ce-Verklaard en heeft een standaardics 2-230-geteste het Lawaaiimmuniteit van NEMA.
