Productdetails:
Betalen & Verzenden Algemene voorwaarden:
|
Merk: | AB | Model: | 1746-IV32 |
---|---|---|---|
Reeks: | SLC 500 | Moduletype: | 24VDC inputmodule |
Nr van groepen:: | 4 | De Waaier van het inputvoltage: | 15 aan 30V gelijkstroom bij 50° C; 15 aan 26.4V gelijkstroom bij 60° C |
Min. Voltage van de op-staat.: | 15.0V gelijkstroom | Het maximum voltage van de van-staat,: | 5.0V gelijkstroom |
Hoog licht: | PLC Geïsoleerde Module van de Relaisoutput,48VDC de digitale Module van I O,De Outputmodule van de PLCs Positieve Logica |
Signaalvertraging | OP = Mej. 3; VAN = Mej. 8 |
Moduletype | 24VDC inputmodule |
Reeks | SLC 500 |
Het artikelnummer/catalogiseert Nr. | 1746-IV32 |
Merk | AB |
Nr van groepen: | 4 |
De waaier van het inputvoltage: | 15 aan 30V gelijkstroom bij 50° C; 15 aan 26.4V gelijkstroom bij 60° C |
Het Voltage van de op-staat, min.: | 15.0V gelijkstroom |
Het maximum voltage van de van-staat: | 5.0V gelijkstroom |
Huidige van-staat, maximum: | 1.5 mA |
Ingangsstroom: | 5.1 mA bij 24V gelijkstroom |
Opslagtemperatuur | -40°C aan +85°C (- 40°F aan +185°F) |
Werkende Temperatuur | 0… +60 °C (+32… +140 °F) |
Relatieve Vochtigheid | 5 aan 95% zonder condensatie |
Bureau Certificatie | UL/groepeert c-UL vermelde Klasse I, Afdeling 2, A, B, C, Ce van D duidelijk voor alle toepasselijke richtlijnen c-Tik duidelijk voor alle toepasselijke handelingen |
Voltagewaaier | 15-30 voltsgelijkstroom Bron |
Input | 32 |
Backplane Stroom (5 Volts van gelijkstroom) | 106 milliamps |
Van de Stroom van de Staat | 1 milliamp |
Toepassingen | Algemeen Doelgelijkstroom Input |
Toepassingen | Combinatie 120 Volts AC I/O |
UPC | 10662468092767 |

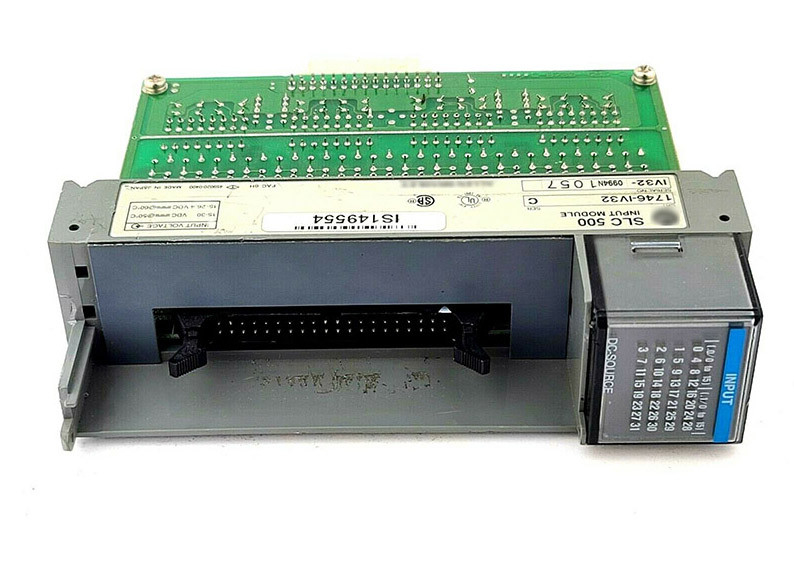

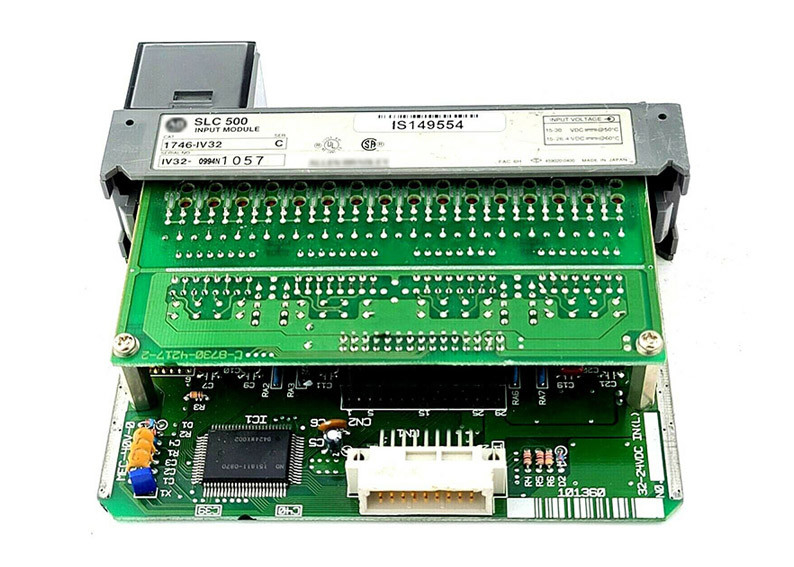

1746-IV32 is een SLC 500 Module van de 32 Kanaal de Digitale Input door AB. Het is een sourcing van 24V gelijkstroom huidige inputmodule met 32 input en 8 punten per gesmolten gemeenschappelijk die in om het even welke groef van de chassis van SLC 500 wordt bevestigd. Het heeft een werkende voltagewaaier tussen 15 en 30V gelijkstroom bij 50 °C en een waaier van 15 en 26.4V gelijkstroom bij 60 °C en het heeft backplane stroom van 0.05A bij 5V gelijkstroom trekken. 1746-IV32 heeft niet vervangbare elektronisch-gesmolten gemeenschappelijk met de zekering geschat bij 2.5A en het verstrekt een jaren '601500v AC-Geteste isolatie van backplane. De signaalvertraging op de inputpunten heeft een maximumvertragingstijd van 3ms voor zowel de staten als de module heeft aan en uit een maximumstroom van de van-Staat van 1.5mA. Het heeft ook een minimumvoltage van de op-Staat van 15V gelijkstroom en een maximumvoltage van de van-Staat van 5V gelijkstroom. Het heeft een nominale ingangsstroom van 5.1mA per punt en de maximumhittedissipatie op elk punt is 0.2W met een complex van 6.65W voor de gehele module. 1746-IV32 is Ce, CSA, en UL-Verklaard en het verstrekt standaardics 2-230 het Lawaaiimmuniteit van NEMA. Het wordt en getest ontworpen om een het werk trilling van 2.5G bij 57-200Hz met een geteste piekverplaatsing van 0,015 duim te weerstaan en handhaaft een optimale functie zelfs met een operationele schok van 30G. Het heeft een het werk temperatuur tussen 0 en 60 °C bij een relatieve vochtigheidswaaier van 5-95%.
AB 1746-IV32 is een Afzonderlijke Inputmodule die een componentenmodule van het assortiment van SLC 500 is. Deze module is een 24 Voltgelijkstroom sourcing inputmodule, met tweeëndertig (32) ingevoerde die kanalen in vier (4) van acht (8) kanalen elk worden gegroepeerd.
Elk kanaal van deze module werkt bij een voltagewaaier van 15 tot 30 Volts van gelijkstroom bij 50 graden van Celsius en 15 tot 26,4 Volts van gelijkstroom bij 60 graden van Celsius. Het heeft een backplane huidige consumptie van 0,050 Ampères @ 5 Volts van gelijkstroom en 0 Ampères @ 24 Volts van gelijkstroom met een kanaalisolatie van backplane van 1500 Volts AC 1 minuut.
De kanalen van de module hebben een maximumsignaalvertraging aan en uit van 3 milliseconden voor beide overgang. Het minimumvoltage van de op-staat is 15,0 Volts van gelijkstroom terwijl het maximum van het voltage van de staat 5,0 Volts van gelijkstroom is en de maximumstroom van de van-staat 1,5 milliampères is. De nominale ingangsstroom aan deze module bedraagt 5,1 milliampères 24 Volts van gelijkstroom. Het heeft een individuele dissipatie van de kanaalhitte van 0,20 Watts en totale hittedissipatie van 0,25 Watts.
1746-IV32 is beschikbaar in vier (4) reeksen - specifiek, komen de Reeksen A, B, C en D. Series A, B, en C met een zekering per gemeenschappelijke input wat dat intern geïnstalleerde vier betekent (4), zijn de niet vervangbare zekeringen integraal aan deze reeks. De modules van reeksd hebben het interne groep smelten niet.
1746-IV32 kan aan om het even welke chassis van SLC worden geïnstalleerd 500. Op dezelfde manier kan het als inputmodule van om het even welke bewerker van SLC worden gebruikt 500. Het kan ook in een lokaal I/O rek, uitgebreid rek, en verdeeld I/O rek worden geïnstalleerd.
