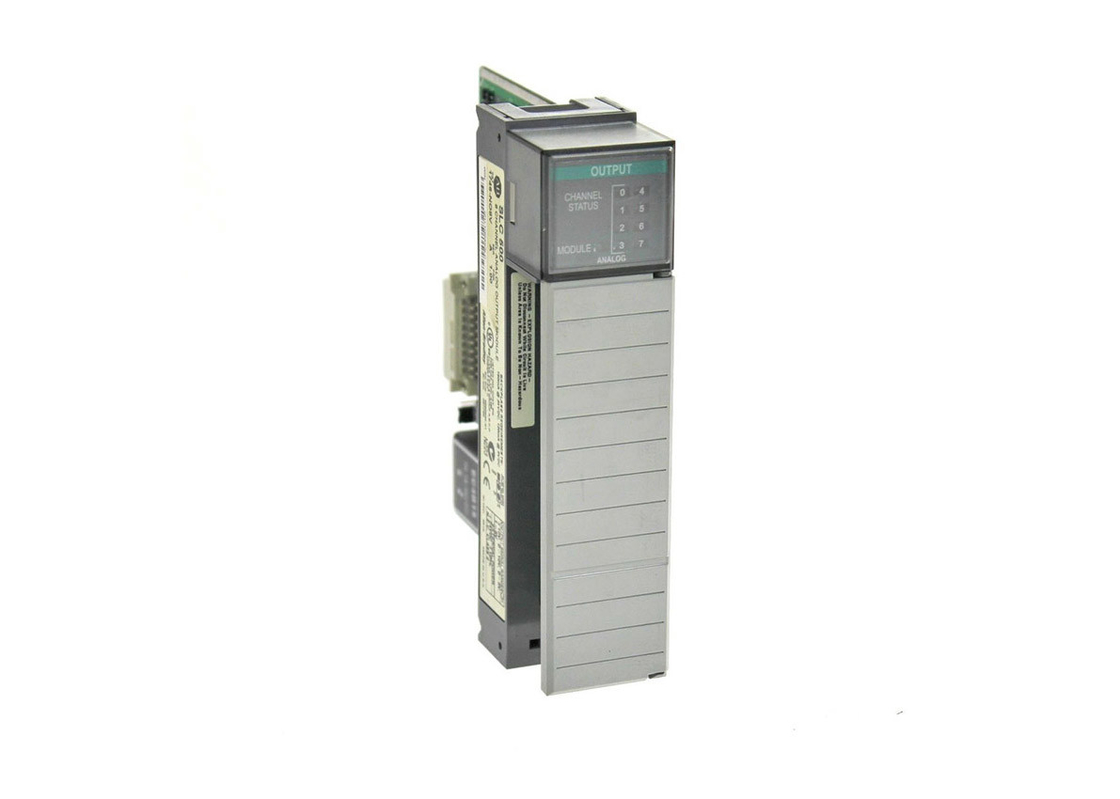

AB 1746-NO8V, SLC 500 Analoge Single-Ended Outputmodule,
Technische Beschrijvingen voor 1746-NO8V
Fabrikant |
Rockwell Automation |
Resolutie |
320 µV/count met 16 bits |
Moduletype |
Analoge outputmodule |
Reeks |
SLC 500 |
Het artikelnummer/catalogiseert Nr. |
1746-NO8V |
Merk |
AB |

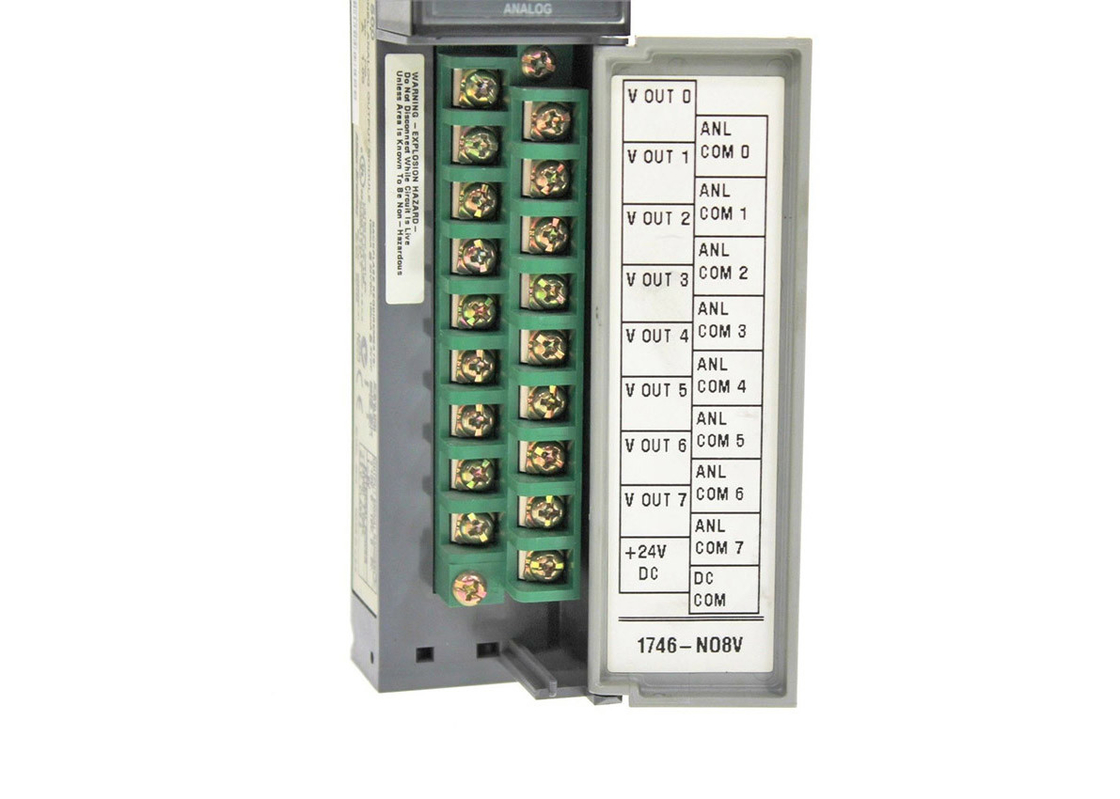

Output bedrading |
Single-ended |
Outputvoltages |
-10 aan +10VDC; -10.25 aan +10.25VDC; 0 aan 10VDC; 0 aan 5VDC en 1 aan 5VDC. |
Outputcodage |
-32.768 tot +32.767 |
Compatibele chassis |
Om het even welke 1746 chassis lassen behalve groef 0 in |
Backplane huidige consumptie |
120 mA bij 5V gelijkstroom 160 mA bij 24V gelijkstroom (J4-verbindingsdraad die aan REK wordt geplaatst) 0 mA bij 24V gelijkstroom (J4-verbindingsdraad die aan Ext. wordt geplaatst) |
Backplane Machtsconsumptie |
5.6W |
SLC-Gegevensindelingen |
Geschraapte techniekeenheden die voor PID de Evenredige User-defined schaal van het tellingen1746-no4 formaat worden geschraapt |
De facultatieve Parameters van Outputgegevens |
Gebruiker - bepaald de Output van schaalgrenzen het vastklemmen van het alarmgrenzen van de grensoutput de Hellingstarief/grens Vooraf ingesteld de Outputgedrag van de foutenwaarde op foutenvoorwaarde (het terugstellen, houdt, vooraf ingesteld) het gesloten alarm van de Alarmklink het Terugstellen |
Output |
8 |
Backplane Stroom (5 Volts) |
120 milliamps |
Backplane Stroom (24 Volts) |
160 milliamps |
Updatetijd |
540 microseconds/8-kanaal |
Stapreactie |
1 milliseconde |
Stapreactie |
60 milliseconden binnen, 2,5 milliseconden uit |
UPC |
10781180054560 |
UPC |
10781180054577 |
Ongeveer 1746-NO8V
AB 1746-NO8V is een analoge outputmodule die voor gebruik met de controlemechanismen van SLC 500 compatibel is. Deze module verstrekt het signaal die van de voltageoutput zich van ±10.25VDC uitstrekken. Deze module wordt ideaal gezien gebruikt om het moduleren apparaten zoals kleppen, dempers, Veranderlijke Frequentieaandrijving (VFD), Luifels, en andere apparaten te controleren die met analoge signalen werken.

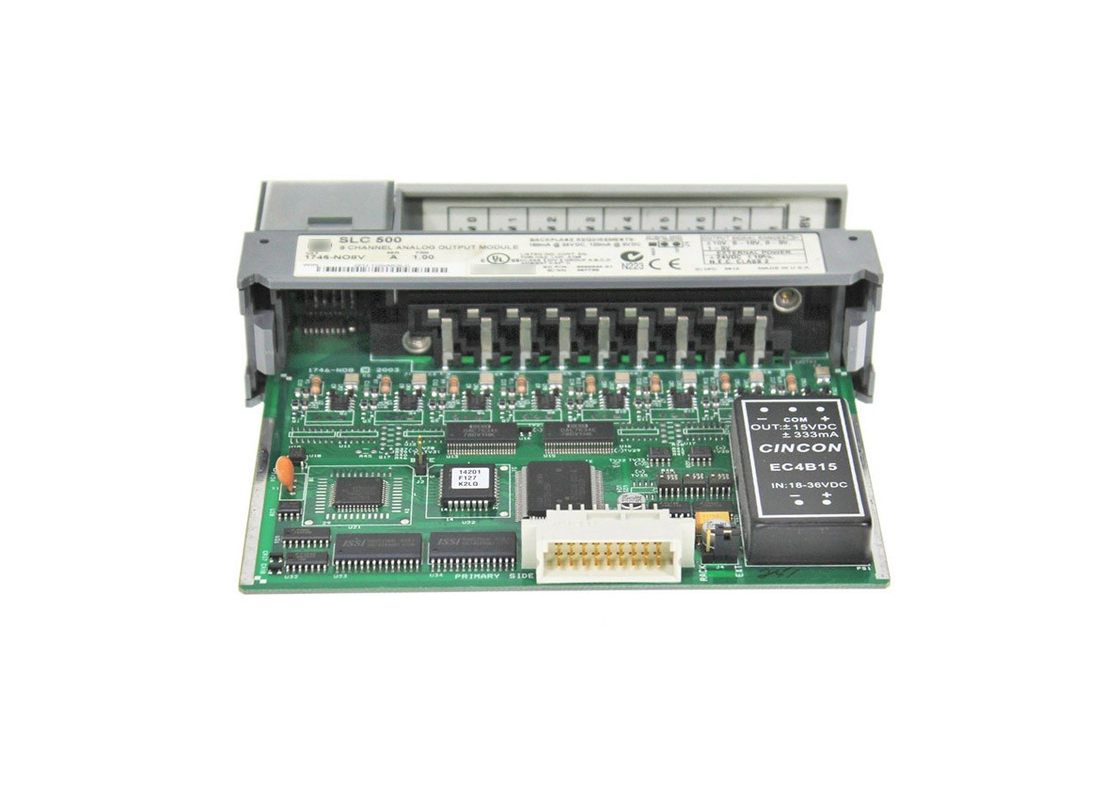

1746-NO8V heeft Acht (8) outputkanalen met resolutie van 16 beetjes of 320 µV/count. Het heeft outputcodage van 32.768 tot +32.767 en komt met een ingebouwd r-2R Laddernetwerk als Digitale aan Analoge de omzettingsmethode (van DAC). Het heeft een reactie van de outputstap van 1 Mej. of 0 op 95% van hoogtepunt - schaal met de individuele tijd van de kanaalupdate van Mej. 5 om alle 8 kanalen voor klassenmej. bij te werken 1 en 10 om alle 8 kanalen voor klasse 2 bij te werken.
1746-NO8V heeft een algemene nauwkeurigheid van 0,1% van hoogtepunt - schaal bij 25°C en 0,2% van hoogtepunt - schaal bij 60°C met maximum algemene nauwkeurigheidsafwijking van ±33 ppm/°C van hoogtepunt - schaal. Het heeft een ladingswaaier van 1K-ohm en groter en met ladingsstroom van 10 mA (maximum).
De specifieke nominale outputvoltages van 1746-NO8V zijn -10 aan +10VDC; -10.25 aan +10.25VDC; 0 aan 10VDC; 0 aan 5VDC en 1 aan 5VDC. De omgezette analoge gegevens, configureerbaar voor elk kanaal zijn Geschraapte techniekeenheden, die voor PID worden geschraapt, Evenredige tellingen, 1746-NO4-formaat en User-defined schaal terwijl de Facultatieve Parameters van Outputgegevens Gebruiker - bepaalde schaalgrenzen zijn, Output het vastklemmen grens, de grenzen van het Outputalarm, Hellingstarief/grens, Vooraf ingestelde foutenwaarde, Outputgedrag op foutenvoorwaarde (het terugstellen, vooraf ingestelde greep,), alarmeren klink en het Terugstellen gesloten alarm.
1746-NO8V heeft een algemene backplane machtsoutput van 5.6W en een gebruiker-facultatieve krachtbron van gelijkstroom met een machtsclassificatie van 24V gelijkstroom. Het heeft een waaier van het outputvoltage binnen ±10.25V gelijkstroom en gebruikt een r-2R Ladder Digitaal-analoge Convertor met een Kanaalresolutie van 16 beetjes (320µV/count). 1746-NO8V heeft een de reactietijd van de outputstap van 1ms en het gebruikt ongeveer 5ms om signalen op alle 8 kanalen bij te werken. De ladingswaaier op de 1746-NO8V'S-output kan boven 1KΩ gaan en de maximumladingsstroom op de output is 10mA. 1746-NO8V heeft een outputimpedantie minder dan 1Ω en een 2,5% over--waaiervermogen (van ±10.25V). Het biedt een algemene outputnauwkeurigheid van 0,2% met een de afwijkingsnauwkeurigheid van ±33 ppm/°C en een aanwinstenfout van 0,15% met een fout van de COMPENSATIEafwijking van ±0.53 LSB/°C. aan. 1746-NO8V biedt kringsisolatie tussen het gebied aan telegraferend en backplane wordt om de chassis en de bewerker te beschermen getest bij 500V gelijkstroom en gebruikt LEIDENE lichten om op de module en kanaalstatus te wijzen. Het heeft een operationele de temperatuurwaaier van 0-60°C bij een non-condensing relatieve vochtigheid 5-95% en het is CUL en Ce-Verklaard voor gebruik in Klasse I, Afdeling 2 Gevaarlijke Plaatsen. 1746-NO8V heeft een operationele schokclassificatie van 30G en een trilling van 5G bij 10-500Hz.
