Productomschrijving

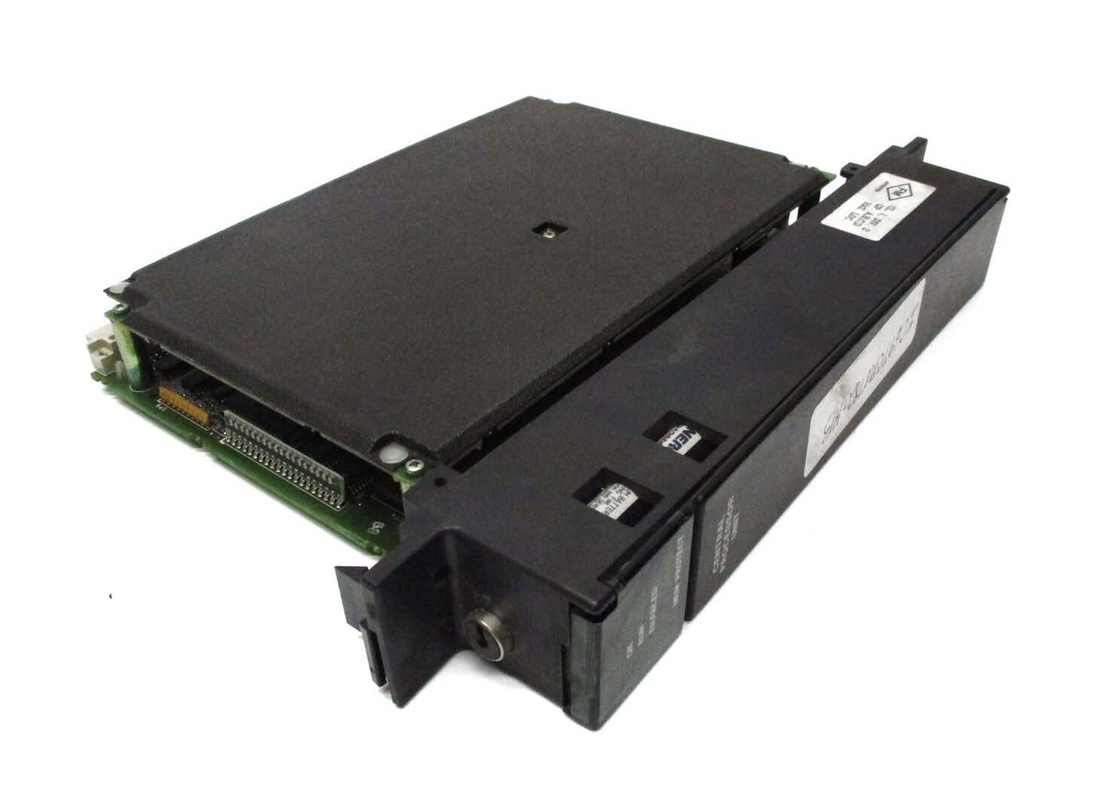

IC697CPU782 is een Programmeerbaar die Logicacontrolemechanisme wordt ontworpen om in één enkele rekgroef te passen. Het is geschikt voor het controleren machines en materiële behandelende systemen in realtime. Rek-opgezette backplane geeft dit apparaat de capaciteit om met diverse I/O modules te communiceren. Om dit apparaat in werking te stellen en te controleren, de looppas/eindecontroleschakelaar of een aangesloten computer met de overeenkomstige software gebruiken. IC697CPU782 heeft een 16MHz-microprocessor met de capaciteit om drijvend kommaberekeningen bij prestatiessnelheden van 0,4 microseconden uit te voeren. Dit apparaat kan diverse mengsels van tot de input en de output van 12K en 8K analoge I/O. verwerken.

IC697CPU782 vereist een raad van de geheugenuitbreiding om gebruikersgegevens en programmainformatie op te slaan. Deze uitbreidingsraad verstrekt tot 512 KB van vluchtig geheugen en 256 KB van flashgeheugen. Het vluchtige geheugen wordt gehandhaafd door een CMOS RAM batterij. Om deze uitbreidingsraad te installeren, moet cpu eerst door een aangesloten computer worden geïnitialiseerd. IC697 LAN de interfacemodules, IC660 en IC661 vervoeren controlemechanismen, talrijke co-processormodules, diverse communicatie modules per bus, en alle afzonderlijke en analoge I/O modules van de IC697-familie zijn compatibel met IC697CPU782.

Dit apparaat wordt door software gevormd die van een programmeurscomputer lopen. De ONDERDOMPELINGSschakelaars en de verbindingsdraden zijn niet noodzakelijk voor programmering. De configuratie is mogelijk via periodieke of parallelle interface. Een Ethernet-verbinding is ook mogelijk als de juiste hardware geïnstalleerd is. Of MS-DOS of een Windows 95 en computer die van Venstersnt aangewezen software in werking stellen zijn nodig om IC697CPU782 te programmeren. Een wachtwoord beschermt de configuratiemontages samen met een ingebouwd geheugen beschermt zeer belangrijke schakelaar.

De gedetailleerde instructies voor het installeren van IC697CPU782 kunnen in het apparatenhandboek worden gevonden. Maak macht van het rek los alvorens te proberen te installeren. Plaats het geheugen de zeer belangrijke schakelaar in weg plaatst. De looppas/eindeschakelaar zou in de eindepositie moeten zijn. Verbind de raad van de geheugenuitbreiding. De CMOS RAM batterij kan in één van beide schakelaar worden geplaatst. Neem IC697CPU782 in het rek op, en drijf het aan.

Ongeveer IC697CPU782

De module van GE Fanuc IC697CPU782 is een 16 megahertzcpu module voor GE-Reeks 90-70 PLCs. De trillingsclassificatie voor de module bedraagt 1 G 57 tot 150 Hertz. De schokclassificatie is 15 G voor 11 millisecondenduur. De werkende temperatuurwaaier voor de Reeks 90-70 systemen is 0 tot 60 graden van Celsius. De waaier van de opslagtemperatuur is -40 tot 85 graden van Celsius. De geadviseerde waaier voor het relatieve vochtigheidsniveau is van 5 aan non-condensing 95%. De geadviseerde bijlage is een staalkabinet met een milieubescherming classificatie van IP 54 om bescherming tegen het bespatten van water en stof te bieden. De producten van GE worden Fanuc goedgekeurd voor globaal gebruik en zij worden vervaardigd met ISO9001-kwaliteitsborging voor toepassingen in industriële omgevingen. Bureau de goedkeuring van de producten van GE Fanuc omvat de normen van Ce, van UL508, van CSA22.2, en UL2279-. Standard 9-de groef en 5 groefrekken worden gebruikt voor het installeren van de programmeerbare controlemechanismen van IC697.

De IC697CPU782-module moet in groef 1 van het PLC rek worden geïnstalleerd. De IC697CPU782-module steunt instructies met 32 bits en zijn geheugen is uitzetbaar aan 512 KB. De cpu-module steunt ook drijvend kommaverrichtingen. De microprocessor voor de IC697CPU782-module wordt gebruikt bedraagt 80386DX 16 megahertz die. Tot 8000 analoge I/O en 12.000 input/worden output gesteund door de cpu-module. De IC697CPU782-module kan door software worden geprogrammeerd die op het besturingssysteem van MS-DOS of MS-Windows-loopt. De computer die de programmeringssoftware in werking stellen kan met de IC697CPU782-module door een periodieke verbinding, een parallelle verbinding, of door Ethernet-verbindingen verbinden. Voor periodieke verbindingen, wordt een geïntegreerde seriële poort rs-422/rs-485 verstrekt op de cpu-module. De Ethernetverbindingen vereisen de installatie van een facultatieve communicatie module. De IC697CPU782-module vereist 1,6 Ampèren van stroom van PLC backplane bij 5 Volts van gelijkstroom.
