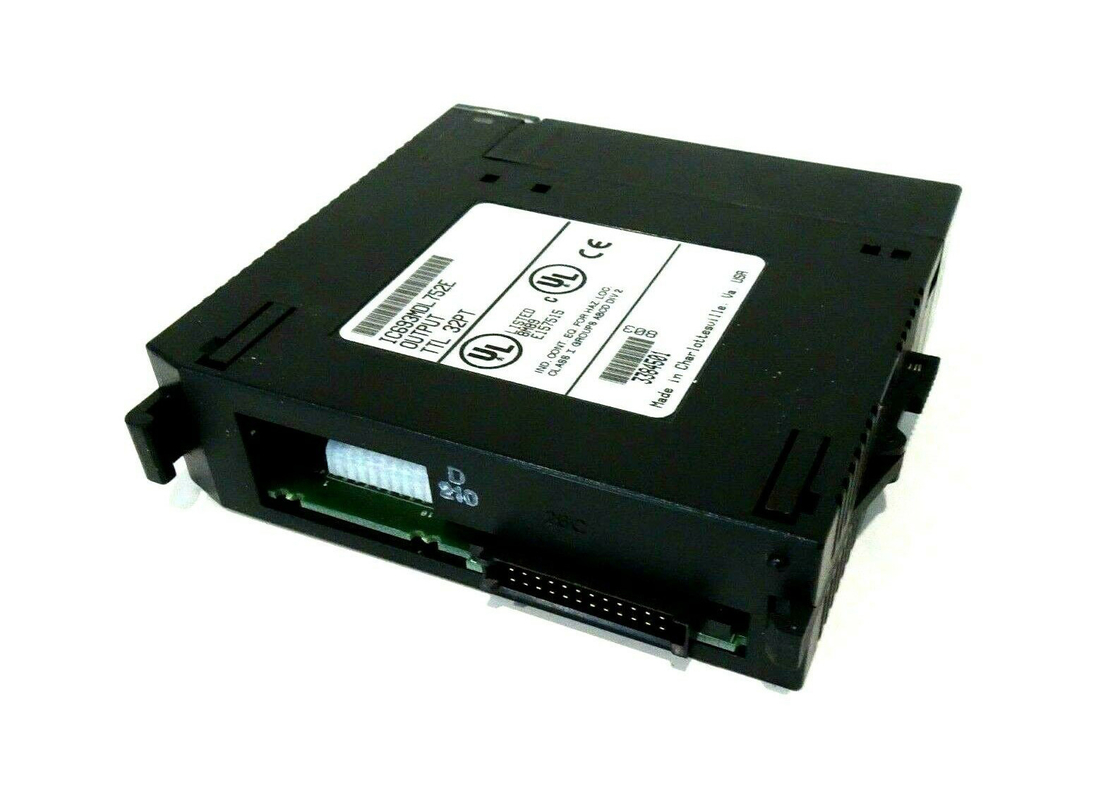

Module van de de Logicaoutput van GE FANUC IC693MDL752 5/24v gelijkstroom TTL de Negatieve

GE FANUC IC693MDL752, van de 5/24-volt gelijkstroom (TTL) de Negatieve module Logicaoutput

Productomschrijving

De van de 5/24-volt gelijkstroom (TTL) Negatieve module Logicaoutput, IC693MDL752, heeft negatieve logica 32 of de dalende punten van de typeoutput (actieve laag) en gebruikt 32 beetjes afzonderlijke %Q-outputgegevens. De output wordt geschikt in vier afzonderlijke die groepen (A aan D worden geëtiketteerd), elke die groep van acht output genummerd elk (1 tot 8) wordt samengesteld met elke groep die zijn unieke gemeenschappelijk hebben. Het kan in het Controlemechanisme (PLC) systeem worden geïnstalleerd die om het even welk van de Reeks 90-30 Programmeerbaar Logica 5 of 10 hebben - I/O groefgrondplaat. Elke gemeenschappelijke groep heeft gebruikers I/O schakelaars die twee spelden dragen. Elke speld op deze schakelaars heeft een huidige behandelende capaciteit van 3 ampères. Het maken van verbindingen aan beide spelden wordt geadviseerd wanneer het verbinden van gemeenschappelijk, maar voor toepassingen die hoog stroom zoals tussen 3 en 4 ampères vereisen vereist.

IC693MDL752 werkt op twee wijzen: Transistor-transistor Logica (TTL) en 12/24V-wijzen. Op de TTL-wijze, kan elke output gebruikersladingen over +5 VDC schakelen. Op 12/24V-wijze, kunnen de gebruikersladingen in de waaier van +12 tot -24 VDC worden geschakeld. Ook, kunnen de outputpunten, op elke wijze (TTL en 12/24V), een maximumstroom van 25 mA en 0.5A per respectievelijk punt dalen. Elke outputgroep in de module (A aan D) kan op de werkende wijze worden gebruikt die voor de ladingsvereisten van een specifieke taak of een toepassing aangewezen is. Groepeer A kan op TTL-ladingstaken en Groep B aan 12 VDC ladingen zijn van toepassing geweest, terwijl de Groepen C en D op 24 VDC ladingstaken kunnen worden toegepast. Nochtans, wanneer het mengen van wijzen (TTL en aanleidinggevend-typeladingen), zoals in dit verband, het belangrijk is om kennis van elektrolawaai en zijn gevolgen te nemen.

De apparaten van de gebruikerslading worden aangesloten aan de module door twee mannelijke 24 speldschakelaars die op de voorzijde van de module worden gevestigd. De schakelaars op juist zet met groepen A en B-outputpunten terwijl om die op de linkerinterfaces met groepen C en de output van D richten. De optokoppelingen op de module verstrekken backplane isolatie tussen de gebiedskant en logicakant. De module heeft ook LEIDENE die indicatoren, navenant aan elke output, bij de bovenkant van de module worden geëtiketteerd die op het actieve () of inactieve (WEG) statuut van elk outputpunt wijst. Er zijn geen het melden van speciale fout of alarmdiagnostiek.

Elk outputpunt heeft intern weerstand uittrekken. Wanneer de field-effect van het outputpunt transistor (FET) weg is, beoogt de weerstand het verstrekken van een hoog logicaniveau voor TTL-taken. Het doet dit door de output aan de positieve kant van de input van de gebruikersmacht uit te trekken, die, voor TTL-taken, typisch +5V is. Het tegenhouden van cpu dwingt weg alle 32 outputpunten en de gebruiker moet bevoegdheid verstrekken om stroom aan de ladingen te leveren. Een minimumhoeveelheid gebruiker-geleverde macht wordt gebruikt door de module om poortaandrijving aan uitvoerapparaten te verstrekken.
