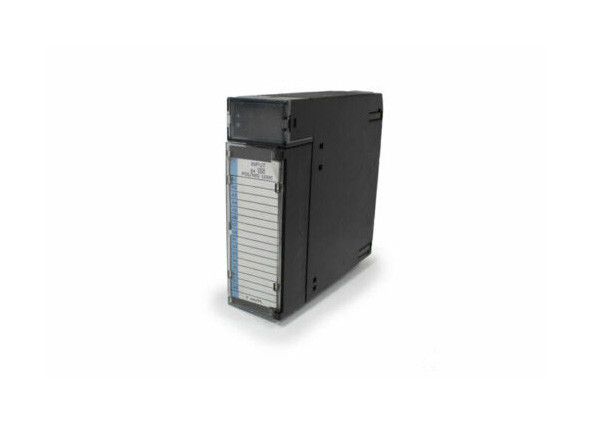

GE FANUC IC693MDL645, de Inputmodule van de 24 voltgelijkstroom Positieve/Negatieve Logica

GE FANUC IC693MDL645, de Inputmodule van de 24 voltgelijkstroom Positieve/Negatieve Logica

Productomschrijving

IC693MDL645 is een 24 Ingevoerde voltgelijkstroom Positieve/Negatieve Logica het behoren tot de 90-30 Reeksen Programmeerbare Logicacontrolemechanismen. Het kan in om het even welk Reeks 90-30 PLC systeem worden geïnstalleerd dat of 5 of 10 heeft - las grondplaat in. Deze inputmodule heeft zowel positieve als negatieve logicakenmerken. Het heeft 16 ingevoerde punten per groep. Het gebruikt één gemeenschappelijke machtsterminal. De gebruiker heeft twee opties om gebiedsapparaten aan te drijven; of lever direct de macht of gebruik een compatibele +24BDC-levering.

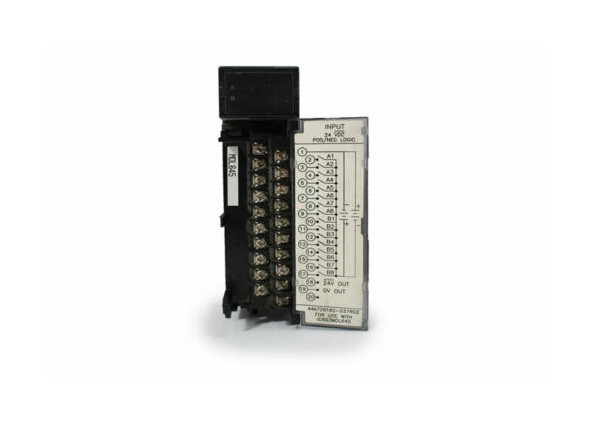

De IC693MDL645-dubbele de logicakenmerken van de module maakt tot het ideaal in toepassingen die elektronische nabijheidsschakelaars, grensschakelaars, en drukknoppen vereisen. Het is belangrijk om op te merken dat de bedrading en de huidige identificatieinformatie op een tussenvoegsel worden gevestigd. Dit tussenvoegsel wordt gevestigd tussen de binnen en buitenoppervlakte van de scharnierende deur. De bedradingsinformatie wordt over de kant van het tussenvoegsel gevestigd die naar buiten onder ogen zien. De huidige identificatie wordt gevestigd op de binnenkant van het tussenvoegsel, zodat is het noodzakelijk om de scharnierende deur te openen om deze informatie te herzien. Deze module is gerangschikt als laag voltage, dat is waarom de buitenrand van het tussenvoegsel met kleurcodes blauw is geweest.

Gesitueerd bij de bovenkant van de module worden twee horizontale rijen, elke rij die acht groene LEDs hebben. LEDs wat aan de hoogste rijinput beantwoorden richt 1 tot 8 wordt geëtiketteerd A1 aan A8, terwijl die op de tweede rij, wie aan inputpunten 9 door 16 beantwoorden, B1 aan B8 worden geëtiketteerd. Deze LEDs dient om statuut op het van "aan" of "uit"-van elk inputpunt te wijzen.

Deze de Inputmodule van de 24 voltgelijkstroom Positieve/Negatieve Logica heeft een nominale spanning van 24 volts met een gelijkstroom-waaier van het inputvoltage van 0 tot +30 volts van gelijkstroom. De isolatie is 1500 volts tussen gebiedskant en logicakant. De ingangsstroom bij nominale spanning is typisch 7 mA. Voor zijn inputkenmerken: het voltage van de op-staat is 11,5 tot 30 volts van gelijkstroom terwijl het voltage van de van-staat 0 aan ±5 volts gelijkstroom is. De stroom van de op-staat is 3,2 mA minimum en de stroom van de van-staat is 1,1 mA maximum. Aan en uit is de reactietijd typisch Mej. 7 voor elk. De machtsconsumptie bij 5V is 80 mA (wanneer alle input) is van een bus van 5 volt op backplane. De machtsconsumptie bij 24V is 125 mA van de geïsoleerde 24 voltbackplane bus of van gebruiker-geleverde macht.

Technische Beschrijvingen

Technische Informatie

Nominale spanning 24 volts van gelijkstroom
De Waaier van het inputvoltage 0 tot +30 volts van gelijkstroom
Input per Module 16 (één groep met één enkele gemeenschappelijk)
Isolatie 1500 volts tussen gebiedskant en logicakant
Ingangsstroom 7 (typisch) mA bij nominale spanning
Inputkenmerken
Het Voltage van de op-staat 11,5 tot 30 volts van gelijkstroom
Het Voltage van de van-staat 0 tot +5 volts van gelijkstroom
Huidig 3,2 mA van de op-staat minimum
Huidig 1,1 mA van de van-staat maximum
Op reactietijd 7 typisch Mej.
Van reactietijd 7 typisch Mej.
Machtsconsumptie: 5V 80 mA (alle input) van 5 voltbus op backplane
Machtsconsumptie: 24V 125 mA van de Geïsoleerde 24 voltbackplane bus of
van gebruiker geleverde macht
