Productdetails:
Betalen & Verzenden Algemene voorwaarden:
|
| Merk: | GE Fanuc | Model: | IC693MDL390 |
|---|---|---|---|
| Reeks: | Reeks 90-30 | Producttype: | Uitvoermodule |
| Nominale spanning: | 120/240 V AC | De Waaier van het outputvoltage: | 85/264 V AC |
| Frequentie: | 50/60 Herz | Output per Module: | 5 |
| Minimumladingsstroom: | 100 mA | ||
| Hoog licht: | 24VDC de negatieve module van de Logicainput,24VDC de positieve Module van de Logicainput,2A verbied de Module van de Logicaoutput |
||

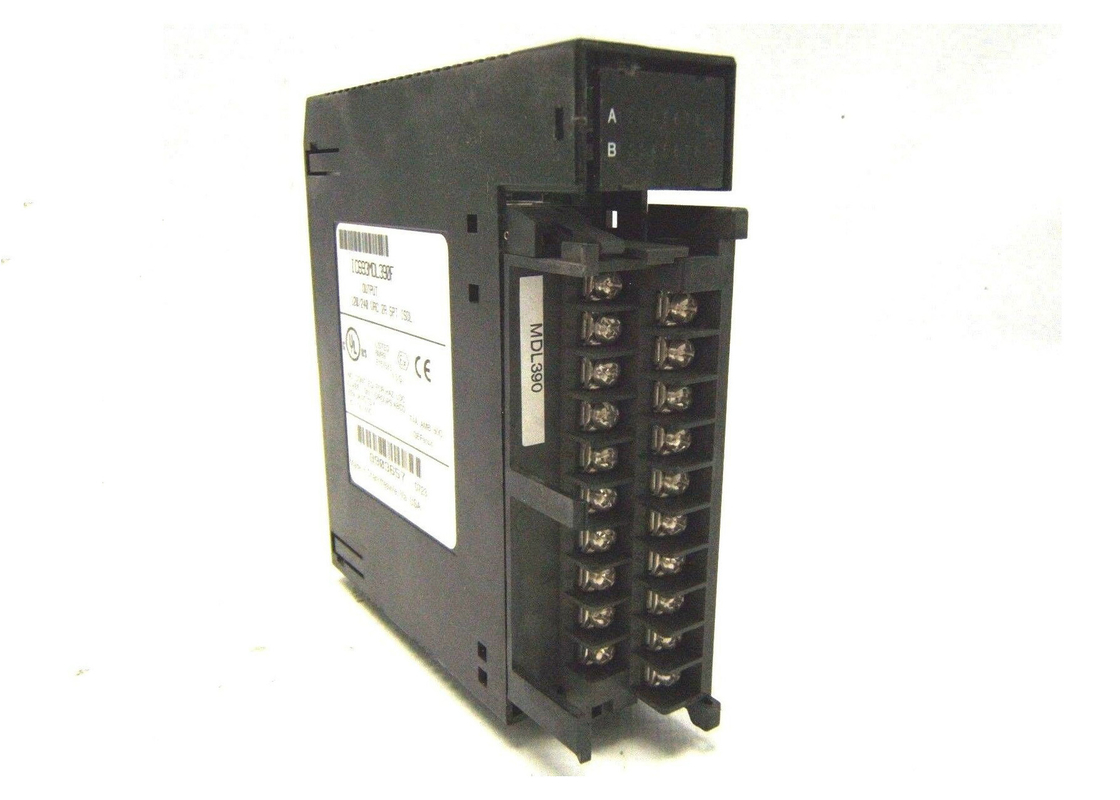

IC693MDL390 is een geïsoleerde AC de outputmodule van GE Fanuc voor de 90-30 Eenheid van de reeks Programmeerbare Logica. Zijn huidige classificatie is 2 Ampèren met een voltageclassificatie van 120/240 volts. Het komt met vijf geïsoleerde outputpunten, elk die afzonderlijke gemeenschappelijk heeft. Het Lagerhuis is niet gebonden aan elkaar binnen de module, die het voor elke output of om op verschillende fasen van de AC voeding of voor macht worden toegepast dat van dezelfde levering moet worden geleverd mogelijk maakt. Elke output wordt gesmolten met een 3 Ampèrezekering en een RC-schokdemper om het tegen voorbijgaand elektrisch lawaai te beschermen dat van de machtslijn afkomstig is.
De IC693MDL390-module levert een hoge graad van toevloedstroom die grotere dan 10 keer de geschatte stroom is die de output perfect maken voor het controleren van een brede waaier van aanleidinggevende en gloeiende ladingen. De gebruiker moet wisselstroom verstrekken om de ladingen in werking te stellen. NOTA: Deze module loopt op wisselstroom en kan niet met een krachtbron van gelijkstroom worden gebruikt. Bij de bovenkant van IC693MDL390 is de module LEIDENE indicatoren, die het ON/OFF statuut van elk outputpunt tonen. Zij worden in twee horizontale rijen met elke rij geschikt die acht groene LEDs hebben en rode leiden tussen en rechts van de twee rijen. Voor de outputstatus, gebruikt de module eerste vijf LEDs geëtiketteerd A1 aan A5 in de hoogste rij. Rode LEIDEN geëtiketteerd ‚F‘ is een opgeblazen zekeringsindicator die vordert indien om het even welke zekering blaast.
Een tussenvoegsel wordt geplaatst tussen de binnen en buitenoppervlakte van de scharnierende deur, die kring bedradingsinformatie bevat. De informatie van de kringsidentificatie kan worden teruggewonnen over de buitenoppervlakte. De module is met kleurcodes rood om op een module met hoog voltage te wijzen. Deze module is installable op om het even welke I/O groef in een Reeks 90-30 PLC systeem, en het zou als 8 puntoutput met programma's moeten worden gevormd van verwijzingen voorziend de vijf meest minst significante beetjes. De outputkenmerken omvatten toevloedstroom van 25 ampèren maximum voor één cyclus, minimumladingsstroom van 100 mA, en de daling van het outputvoltage van 1,5 volts maximum. De stroom van de outputlekkage bedraagt 3 mA maximum 120 volts AC en 6 mA maximum bij 240 volts AC.
| Nominale spanning: | 120/240 volts AC |
| # van Input: | 5 |
| Freq: | 50/60 Herz |
| Outputstroom: | 2.0 A per punt |
| De Waaier van het outputvoltage: | 85 - 264 volts AC |
| Gelijkstroom-Macht: | Nr |
| Nominale spanning | 120/240 volts AC |
| De Waaier van het outputvoltage | 85 tot 264 volts AC, 50/60 Herz |
| Output per Module | 5 (elke die output van anderen wordt geïsoleerd) |
| Isolatie | 1500 volts tussen gebiedskant en logicakant |
| Outputstroom t |
500 volts tussen elke output 2 ampèren maximum per punt 5 ampèren maximum per module bij 45 ° C (113° F) |
| 2 ampèren maximum per module bij 60 ° C (140° F) | |
| Outputkenmerken | |
| Toevloedstroom | 25 ampèren maximum voor één cyclus |
| Minimumladingsstroom | 100 mA |
| De Daling van het outputvoltage | 1,5 volts maximum |
| De Stroom van de outputlekkage | 3 mA maximum bij 120 volts AC |
| 6 mA maximum bij 240 volts AC | |
| Op Reactietijd | 1 Mej.maximum |
| Van Reactietijd | 1/2 cyclusmaximum |
| Machtsconsumptie | 110 mA (alle output) van 5 voltbus op backplane |
|
120 volts AC |
