Productomschrijving

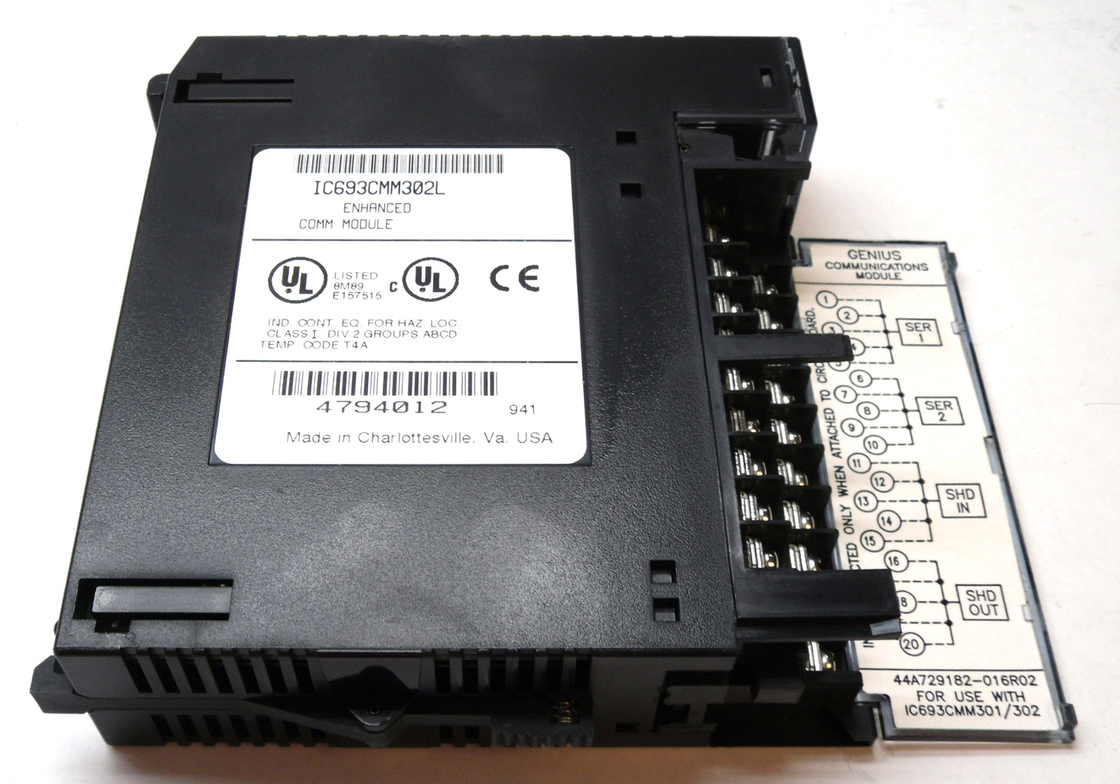

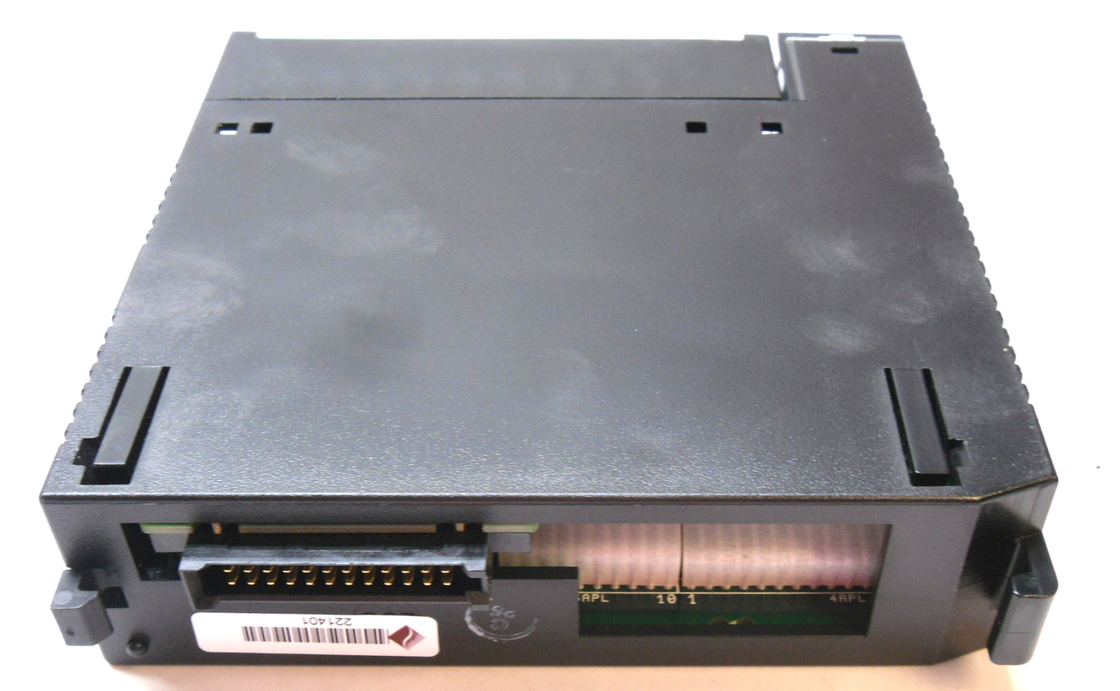

GE Fanuc IC693CMM302 is een Verbeterde Genie Communicatie Module. Het is vrij algemeen plotseling bekent als GCM+ voor. Deze eenheid is een intelligente module die automatische globale datacommunicaties tussen om het even welke Reeks 90-30 PLC en tot een maximum van 31 andere apparaten toelaat. Dit wordt gedaan op een Geniebus. Het is mogelijk voor IC693CMM302 GCM+ om op een aantal verschillende grondplaten, met inbegrip van uitbreiding of verre grondplaten worden geïnstalleerd. Dat gezegd zijnde, kunnen de meest efficiënte prestaties van deze module worden bereikt door het in de cpu-grondplaat te installeren. Dit is omdat de tijd van het bereikeffect van de module afhankelijk van het PLC model is en varieert volgens welke grondplaat het in wordt gevestigd.

De gebruikers moeten opmerken dat als een GCM-module reeds aanwezig binnen een systeem is, zij niet de GCM+-module zullen kunnen uitvoeren. Het is eigenlijk mogelijk om veelvoudige GCL+-modules in één enkel Reeks 90-30 PLC systeem te hebben. Elke GCM+-module kan zijn eigen afzonderlijke Geniebus hebben. In theorie, zou dit Reeks 90-30 PLC (met drie GCM+-geïnstalleerde modules) toelaten om globale gegevens met maximaal 93 andere Genieapparaten automatisch te ruilen. Het extra gebruik voor de module van IC693CMM302 GCM+ omvat gegevens toezicht op PCs of industriële computers en peer-aan-peer communicatie tussen apparaten over de bus. Op de voorzijde van de eenheid van IC693CMM302 GCM+, zijn er LEDs om de werkende status te tonen. Deze zullen worden ingeschakeld als alles normaal werkt. HOOFD duidelijke Com zal bij tussenpozen als daar om het even welke busfouten knipperen. Het zal uitzetten als de bus heeft ontbroken.

De Reeks 90-30 IC693CMM302 communicatie module werd ontworpen en werd vervaardigd door GE Fanuc die een GCM+-apparaat, ook te zijn als een verbeterde Genie communicatie module wordt bekend. De IC693CMM302 verbeterde Genie communicatie module kan met globale gegevens tussen maximaal 32 apparaten communiceren. Deze apparaten zijn GE-Reeks 90-30 PLC en 31 andere apparaten die aan een geniebus worden aangesloten. Het wordt geadviseerd om de IC693CMM302 verbeterde Genie communicatie module op de cpu-grondplaat van het gastheerplc systeem voor de meeste efficiënte exploitatie te installeren, maar het kan ook op de verre grondplaten of de uitbreidingsgrondplaten in hetzelfde systeem worden geïnstalleerd. Nochtans, kunnen de verbeterde Genie communicatie modules niet in PLCs worden geïnstalleerd die regelmatige Genie communicatie modules of GCMs in hen hebben.

De veelvoudige verbeterde Genie communicatie modules zoals de IC693CMM302-module kunnen in één enkel PLC systeem worden geïnstalleerd, en elke verbeterde Genie communicatie module heeft zijn eigen geniebus, zo betekent het dat elk van deze modules met met maximaal 31 extra apparaten kan verbinden en communiceren tegelijkertijd. Bijvoorbeeld, Reeks 90-30 GE PLC die 2 verbeterde Genie communicatie modules daarin heeft kan met wel communiceren 62 extra apparaten tegelijkertijd. De IC693CMM302 verbeterde Genie communicatie module wordt hoofdzakelijk gebruikt om globale gegevens te ruilen, maar het kan gegevens ook behandelen controlerend met een industriële of personal computer, een peer-aan-peer communicatie en master-slave communicatie tussen de busapparaten, en een gegeven controlerend van de genie I/O blokken (merk op dat de communicatie module niet deze I/O blokken kan controleren.)
