Productdetails:
Betalen & Verzenden Algemene voorwaarden:
|
| Productnaam: | BEËINDIGINGSbasis | Modelleer nr.: | TU849 |
|---|---|---|---|
| Artikelaantal: | 3BSE042560R1 | Protocol: | Modulebus van ABB |
| Meester of slaaf: | Niet van toepassing | Nominale isolatiespanning: | 50V |
| Dialectisch testvoltage: | 500VAC | Vermogensdissipatie: | 2,5 W |
| Hoog licht: | plc i o modules,digitale input-output module |
||
Van de de Modulebeëindiging van ABB Digitaal S800 I/O de Eenheidsdcs TU849 3BSE042560R1 in Voorraad
Beschrijving van TU849

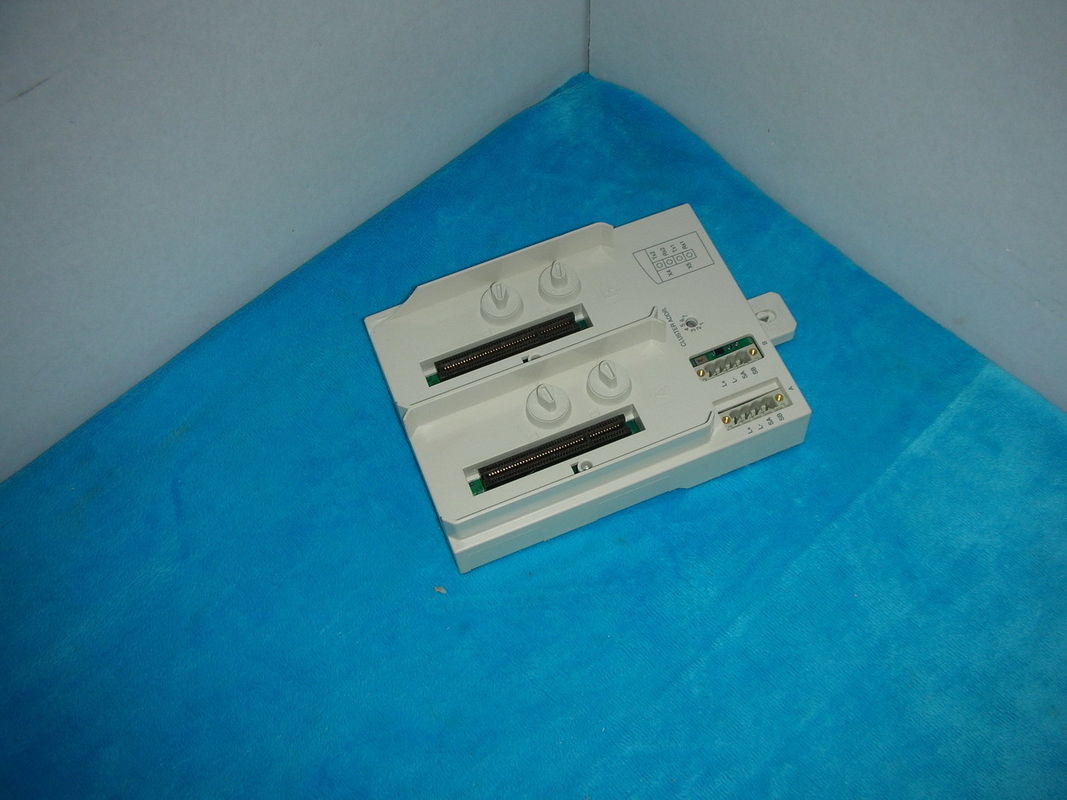

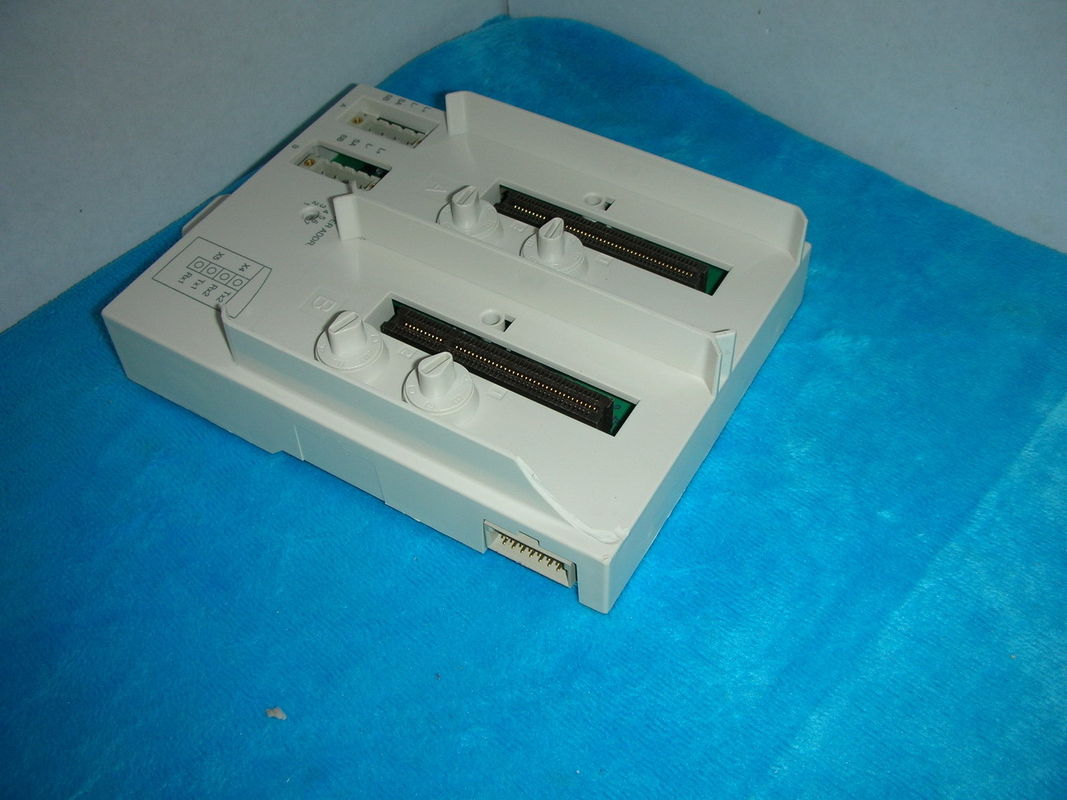

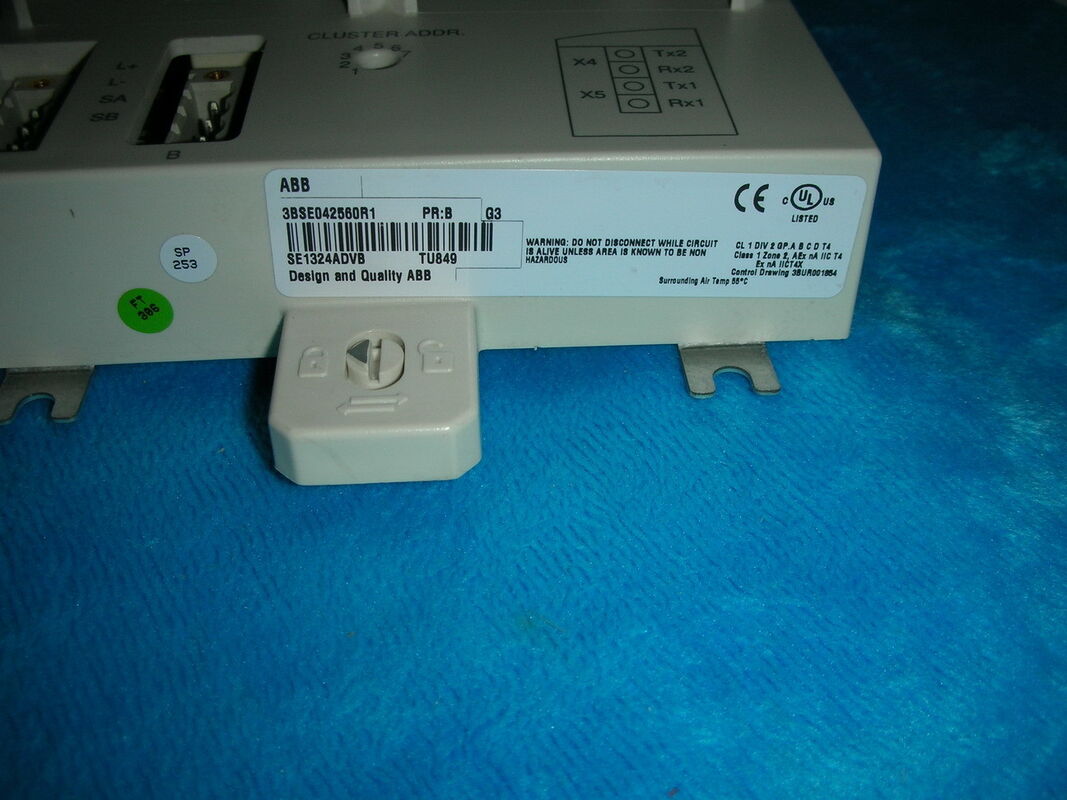

TU849 is een eenheid van de modulebeëindiging (MTU) voor overtollige configuratie van Optische ModuleBus-Modem TB840/TB840A.
MTU is een passieve eenheid die verbindingen voor dubbele voeding, één voor elke modem, één enkele elektromodulebus, twee TB840/TB840A en een roterende schakelaar voor clusteradres die hebben (1 tot 7) plaatsen.
Vier mechanische sleutels, twee voor elke positie, worden gebruikt aan vormden MTU voor de juiste soorten modules. Elke sleutel heeft zes posities, wat een totaal aantal 36 verschillende configuraties geeft. De configuraties kunnen met een schroevedraaier worden veranderd.
MTU kan op een standaarddin-spoor worden opgezet. Het heeft een mechanische klink die MTU aan het DIN-spoor sluit. De klink kan sluite/met een schroevedraaier worden geopend.
De beëindigingseenheid TU848 heeft individuele voedingverbindingen en verbindt TB840/TB840A met overtollige I/O. Beëindigingseenheid TU849 heeft individuele voedingverbindingen en verbindt TB840/TB840A met niet overtollige I/O.
Algemene Informatie
| Protocol | Modulebus van ABB |
| Artikelaantal | 3BSE042560R1 |
| Meester of slaaf | Niet van toepassing |
| Lijnovertolligheid | Ja |
| Heet Ruilmiddel | Nr |
| Type | Overtollige TB840/TB840A, Enige I/O, Dubbele Macht |
| Machtsinput | 24 V d.c (19,2 -30 V) |
| Steun | Verticaal of Horizontaal |
Gedetailleerde gegevens
| Schakelaar | N/A |
| 24 V-consumptietype. | N/A |
| ModuleBus huidige distributie | Maximum 5 V 1,5 A 24 V 1,5 A |
| Mechanische Sleutels | 36 differrent combinaties |
| Aanvaardbare draadgrootte | Vast lichaam: 0,2 - 2,5 mm2 Vastgelopen: 0,2 -2,5 mm2, AWG 24 -12 Geadviseerde torsie: 0,5 NM |
| Geschat isolatievoltage | 50 V |
| Dialectisch testvoltage | 500 V a.c |
| Machtsdissipatie | 2.5 W |
Eigenschappen en voordelen
• Dubbele voedingverbinding
• Een roterende schakelaar voor clusteradres het plaatsen
• Het mechanische sluiten verhindert toevoeging van verkeerd moduletype
• Enige ModuleBus-verbinding
• Het sluiten van apparaat aan DIN-spoor voor sluiten en het aan de grond zetten
• Op rails gemonteerd DIN
Mededelingen
| ModelNo. | Protocol | Meester of slaaf |
| CI801 | PROFIBUS DP-V1 | Slaaf |
| CI840A | PROFIBUS DP-V1 | Slaaf |
| CI853 | COMLI EN MODBUS RTU | Meester/Slaaf |
| CI854B | PROFIBUS DP-V1 | Meester |
| CI855 | MasterBus 300 van ABB | Meester |
| CI856 | S100 I/O VAN ABB | Meester |
| CI857 | INSUM VAN ABB | Meester |
| CI858 | DriveBus van ABB | Meester |
| CI860 | HSE van STICHTINGSfieldbus | Meester/Slaaf |
| CI865 | Satt I/O van ABB | Meester |
| CI867 | MODBUS TCP | Meester/Slaaf |
| CI868 | CEI 61850 | Meester/Slaaf |
| CI869 | Advant Fieldbus 100 van ABB | Slaaf |
| CI871 | PROFINET IO | Meester |
| CI873 | EtherNet IP/DeviceNet | Meester |
| TB820V2 | Modulebus van ABB | Slaaf |
| TB825 (Multiwijze) | Modulebus van ABB | Slaaf |
| TB826 (Enige Wijze) | Modulebus van ABB | Slaaf |
| TB840A | Modulebus van ABB | Slaaf |
| TB842 | Modulebus van ABB | Niet van toepassing |
| TU807 | Modulebus van ABB | Niet van toepassing |
| TU840 | Modulebus van ABB | Niet van toepassing |
| TU841 | Modulebus van ABB | Niet van toepassing |
| TU846 | Modulebus van ABB | Niet van toepassing |
| TU847 | Modulebus van ABB | Niet van toepassing |
| TU848 | Modulebus van ABB | Niet van toepassing |
| TU849 | Modulebus van ABB | Niet van toepassing |
Milieu en certificatie
| Temperatuur, het Werken | Opgezet horizontaal 55° van C (131° F). Opgezette de verticaal 40° van C (104° F) |
| Temperatuur, Opslag | -25° C (- 13° F) AAN +70° C (158° F) |
| Materiaalklasse | Klasse 1 volgens CEI 60536; (beschermde aarde) |
| Toegangsbescherming | IP20 volgens CEI 60529 |
| EG-merk | Ja |
| Elektrische veiligheid | cULus |
| Gevaarlijke plaats | klasse 1 Streek 2, ATEX-Streek 2 van de cULus Gevaarlijke Plaats |
| Mariene certificaten | ABS, BV, DNV-GL, LR, RS |
| RoHSnaleving | ENGELS 50581:2012 |
| WEEE-naleving | DIRECTIVE/2012/19/EU |
Afmetingen
| Hoogte | 186,5 mm (7,34 binnen.) met inbegrip van klink |
| Breedte | 124 mm (4,88 binnen.) |
| Diepte | 47 mm (1,85 binnen.) |
| Gewicht (met inbegrip van basis) | 0,45 kg (0,99 pond.) |
